Vridfjädrar - Rostfria

Vridfjädrar - Rostfria

Beställ måndag-torsdag före kl. 15.30 och fredag före kl. 14.45. Vi skickar då samma dag med förväntad leverans inom 2-4 dagar. Detta gäller för alla lagerförda vridfjädrar.

Se vårt stora urval av vridfjädrar i rostfri tråd. Se mängdrabatter och priser genom att klicka på korgen vid den önskade varan.

Med sorteringssliderna nedan navigerar du enkelt och snabbt.

Vad är en vridfjäder?


Torsionsfjädrar används för att ge ett vridmoment eller ackumulera rotationsenergi i en konstruktion. En torsionsfjäder monteras vanligtvis på en axel. Axeln är dimensionerad så att det precis är tillräckligt med luft mellan axel och invändig sida av fjäderkroppen. Det får inte vara för mycket eller för lite luft mellan axeln och fjäderkroppen. Om det är för mycket luft kan fjäderkroppen kollapsa och om det är för lite luft kan fjäderkroppen låsas på axeln vid belastning.

Fjädern ska alltid belastas i riktningen så att fjäderkroppen "stängs". Man kan välja höger- eller vänsterlindade fjädrar så att de kan sitta parvis på en axel.

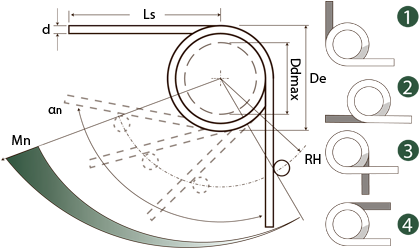

Olika benställningar


Vi erbjuder vridfjädrar i rostfri tråd med fyra olika benpositioner. Om en annan benposition önskas kan kanske vår serie i pianotråd hjälpa. Läs mer.

Lindningsriktning


Varunummer som slutar på "R" är högerlindade.
Varunummer som slutar på "L" är vänsterlindade.

Handla enligt
Shopping alternativ
d - Tråd (mm)
De - Utvändig diameter (mm)
Di - Invändig diameter (mm)
Ddmax - Max axel (mm)
n - Fjädrande varv (Stk.)
Ls1 - Benlängd (mm)
αn - max vridning (grader)
Mn - Max vridmoment (N mm)

Artiklar 1-10 av 360

Sätt fallande sortering
Visa priser - Lägg i kundvagn Material d
Tråd (mm)
De
Utvändig diameter (mm)
Di
Invändig diameter (mm)
Ddmax
Max axel (mm)
n
Fjädrande varv (Stk.)
Ls1
Benlängd (mm)
αn
max vridning (grader)
Mn
Max vridmoment (N mm)
Artikel nummer Stock Teknisk ritning Läs mer 3D CAD
Rostfri 302 0,30 2,36 1,76 1,40 2,25 9,50 90,00 5,31 T012-090-055L T012-090-055L
Rostfri 302 0,30 2,36 1,76 1,40 2,25 9,50 90,00 5,31 T012-090-055R T012-090-055R
Rostfri 302 0,30 2,59 1,99 1,57 8,75 9,50 270,00 5,31 T012-270-062L T012-270-062L
Rostfri 302 0,30 2,59 1,99 1,57 8,75 9,50 270,00 5,31 T012-270-062R T012-270-062R
Rostfri 302 0,30 2,77 2,17 1,70 5,00 9,50 180,00 5,31 T012-180-067L T012-180-067L
Rostfri 302 0,30 2,77 2,17 1,70 5,00 9,50 180,00 5,31 T012-180-067R T012-180-067R
Rostfri 302 0,30 4,22 3,62 2,77 3,00 12,70 180,00 5,31 T012-180-109L T012-180-109L
Rostfri 302 0,30 4,22 3,62 2,77 3,00 12,70 180,00 5,31 T012-180-109R T012-180-109R
Rostfri 302 0,30 4,32 3,72 2,77 4,75 12,70 270,00 5,31 T012-270-109L T012-270-109L
Rostfri 302 0,30 4,32 3,72 2,77 4,75 12,70 270,00 5,31 T012-270-109R T012-270-109R
  1. T012-090-055L
    I lager: 1 206
    Material Rostfri 302
    d - Tråd (mm) 0,30
    De - Utvändig diameter (mm) 2,36
    Di - Invändig diameter (mm) 1,76
    Ddmax - Max axel (mm) 1,40
    n - Fjädrande varv (Stk.) 2,25
    Ls1 - Benlängd (mm) 9,50
    αn - max vridning (grader) 90,00
    Mn - Max vridmoment (N mm) 5,31
  2. T012-090-055R
    I lager: 1 055
    Material Rostfri 302
    d - Tråd (mm) 0,30
    De - Utvändig diameter (mm) 2,36
    Di - Invändig diameter (mm) 1,76
    Ddmax - Max axel (mm) 1,40
    n - Fjädrande varv (Stk.) 2,25
    Ls1 - Benlängd (mm) 9,50
    αn - max vridning (grader) 90,00
    Mn - Max vridmoment (N mm) 5,31
  3. T012-270-062L
    I lager: 1 414
    Material Rostfri 302
    d - Tråd (mm) 0,30
    De - Utvändig diameter (mm) 2,59
    Di - Invändig diameter (mm) 1,99
    Ddmax - Max axel (mm) 1,57
    n - Fjädrande varv (Stk.) 8,75
    Ls1 - Benlängd (mm) 9,50
    αn - max vridning (grader) 270,00
    Mn - Max vridmoment (N mm) 5,31
  4. T012-270-062R
    I lager: 415
    Material Rostfri 302
    d - Tråd (mm) 0,30
    De - Utvändig diameter (mm) 2,59
    Di - Invändig diameter (mm) 1,99
    Ddmax - Max axel (mm) 1,57
    n - Fjädrande varv (Stk.) 8,75
    Ls1 - Benlängd (mm) 9,50
    αn - max vridning (grader) 270,00
    Mn - Max vridmoment (N mm) 5,31
  5. T012-180-067L
    I lager: 290
    Material Rostfri 302
    d - Tråd (mm) 0,30
    De - Utvändig diameter (mm) 2,77
    Di - Invändig diameter (mm) 2,17
    Ddmax - Max axel (mm) 1,70
    n - Fjädrande varv (Stk.) 5,00
    Ls1 - Benlängd (mm) 9,50
    αn - max vridning (grader) 180,00
    Mn - Max vridmoment (N mm) 5,31
  6. T012-180-067R
    I lager: 664
    Material Rostfri 302
    d - Tråd (mm) 0,30
    De - Utvändig diameter (mm) 2,77
    Di - Invändig diameter (mm) 2,17
    Ddmax - Max axel (mm) 1,70
    n - Fjädrande varv (Stk.) 5,00
    Ls1 - Benlängd (mm) 9,50
    αn - max vridning (grader) 180,00
    Mn - Max vridmoment (N mm) 5,31
  7. T012-180-109L
    I lager: 267
    Material Rostfri 302
    d - Tråd (mm) 0,30
    De - Utvändig diameter (mm) 4,22
    Di - Invändig diameter (mm) 3,62
    Ddmax - Max axel (mm) 2,77
    n - Fjädrande varv (Stk.) 3,00
    Ls1 - Benlängd (mm) 12,70
    αn - max vridning (grader) 180,00
    Mn - Max vridmoment (N mm) 5,31
  8. T012-180-109R
    I lager: 93
    Material Rostfri 302
    d - Tråd (mm) 0,30
    De - Utvändig diameter (mm) 4,22
    Di - Invändig diameter (mm) 3,62
    Ddmax - Max axel (mm) 2,77
    n - Fjädrande varv (Stk.) 3,00
    Ls1 - Benlängd (mm) 12,70
    αn - max vridning (grader) 180,00
    Mn - Max vridmoment (N mm) 5,31
  9. T012-270-109L
    I lager: 1 149
    Material Rostfri 302
    d - Tråd (mm) 0,30
    De - Utvändig diameter (mm) 4,32
    Di - Invändig diameter (mm) 3,72
    Ddmax - Max axel (mm) 2,77
    n - Fjädrande varv (Stk.) 4,75
    Ls1 - Benlängd (mm) 12,70
    αn - max vridning (grader) 270,00
    Mn - Max vridmoment (N mm) 5,31
  10. T012-270-109R
    I lager: 498
    Material Rostfri 302
    d - Tråd (mm) 0,30
    De - Utvändig diameter (mm) 4,32
    Di - Invändig diameter (mm) 3,72
    Ddmax - Max axel (mm) 2,77
    n - Fjädrande varv (Stk.) 4,75
    Ls1 - Benlängd (mm) 12,70
    αn - max vridning (grader) 270,00
    Mn - Max vridmoment (N mm) 5,31
Page
per page

Rostfri:
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 EN Norm 10270-3
Arbetstemperatur mellan -200 ºC och +250 ºC

Tolleranser på moment: +/- 10 %
Tolleranser på utvändig diameter (De): +/- 5 %

Önskar du datablad i pdf eller 3d-cad-ritning av fjäder i .step, .iges eller .sat-format kan du hämta dem gratis genom att trycka på 3d-cad-symbolen vid varunummer i tabellen.

Varunummer som slutar på "R" är högerlindade.
Varunummer som slutar på "L" är vänsterlindade.

Vridfjädrar - Rostfria - Lindningsriktning

Livstiden på en fjäder är generellt mycket svår att definiera. Otroligt många parametrar spelar in och det är därför omöjligt att definiera en livslängd.

Parametrar som har stor påverkan på livstid är bl.a.: Montering, monteringssätt, antal rörelser, vibrationer, chockpåverkan, vridning, rörelselängd, icke-axiell rörelse, temperatur, slitage mot andra ytor, användningsmiljö, ev. rengöringsmedel, sidledspåverkan osv.

Belastas fjädern maximalt eller utöver det maximala får den kort livslängd och kan få permanenta deformationer.
