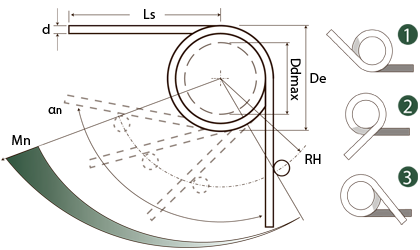

Torsionsfjädrar används för att ge ett vridmoment eller ackumulera rotationsenergi i en konstruktion. En torsionsfjäder monteras vanligtvis på en axel. Axeln är dimensionerad så att det precis är tillräckligt med luft mellan axel och invändig sida av fjäderkroppen. Det får inte vara för mycket eller för lite luft mellan axeln och fjäderkroppen. Om det är för mycket luft kan fjäderkroppen kollapsa och om det är för lite luft kan fjäderkroppen låsas på axeln vid belastning.
Fjädern ska alltid belastas i riktningen så att fjäderkroppen "stängs". Man kan välja höger- eller vänsterlindade fjädrar så att de kan sitta parvis på en axel.
Vi erbjuder vridfjädrar i pianotråd med 3 olika benställningar. Om en annan benställning önskas kan vår serie i rostfritt stål kanske hjälpa. Läs mer.

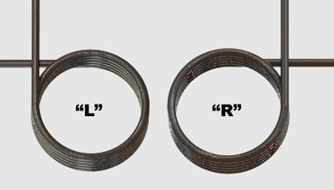

Varunummer som slutar på "R" är högerlindade.
Varunummer som slutar på "L" är vänsterlindade.
- T016-210-125LI lager: 544Material Pianotrådd - Tråd (mm) 0,41De - Utvändig diameter (mm) 4,78Di - Invändig diameter (mm) 3,96Ddmax - Max axel (mm) 3,18n - Fjädrande varv (Stk.) 5,92Ls1 - Benlängd (mm) 19,10αn - max vridning (grader) 210,00Mn - Max vridmoment (N mm) 12,00
- T016-210-125RI lager: 1 193Material Pianotrådd - Tråd (mm) 0,41De - Utvändig diameter (mm) 4,78Di - Invändig diameter (mm) 3,96Ddmax - Max axel (mm) 3,18n - Fjädrande varv (Stk.) 5,92Ls1 - Benlängd (mm) 19,10αn - max vridning (grader) 210,00Mn - Max vridmoment (N mm) 12,00
- T016-300-125LI lager: 1 130Material Pianotrådd - Tråd (mm) 0,41De - Utvändig diameter (mm) 4,78Di - Invändig diameter (mm) 3,96Ddmax - Max axel (mm) 3,18n - Fjädrande varv (Stk.) 8,67Ls1 - Benlängd (mm) 19,10αn - max vridning (grader) 300,00Mn - Max vridmoment (N mm) 12,00
- T016-300-125RI lager: 511Material Pianotrådd - Tråd (mm) 0,41De - Utvändig diameter (mm) 4,78Di - Invändig diameter (mm) 3,96Ddmax - Max axel (mm) 3,18n - Fjädrande varv (Stk.) 8,67Ls1 - Benlängd (mm) 19,10αn - max vridning (grader) 300,00Mn - Max vridmoment (N mm) 12,00
- T016-120-125LI lager: 622Material Pianotrådd - Tråd (mm) 0,41De - Utvändig diameter (mm) 4,83Di - Invändig diameter (mm) 4,01Ddmax - Max axel (mm) 3,18n - Fjädrande varv (Stk.) 3,17Ls1 - Benlängd (mm) 19,10αn - max vridning (grader) 120,00Mn - Max vridmoment (N mm) 12,00
- T016-120-125RI lager: 489Material Pianotrådd - Tråd (mm) 0,41De - Utvändig diameter (mm) 4,83Di - Invändig diameter (mm) 4,01Ddmax - Max axel (mm) 3,18n - Fjädrande varv (Stk.) 3,17Ls1 - Benlängd (mm) 19,10αn - max vridning (grader) 120,00Mn - Max vridmoment (N mm) 12,00
- T020-300-187LI lager: 1 039Material Pianotrådd - Tråd (mm) 0,51De - Utvändig diameter (mm) 6,93Di - Invändig diameter (mm) 5,91Ddmax - Max axel (mm) 4,75n - Fjädrande varv (Stk.) 8,67Ls1 - Benlängd (mm) 25,40αn - max vridning (grader) 300,00Mn - Max vridmoment (N mm) 20,00
- T020-300-187RI lager: 977Material Pianotrådd - Tråd (mm) 0,51De - Utvändig diameter (mm) 6,93Di - Invändig diameter (mm) 5,91Ddmax - Max axel (mm) 4,75n - Fjädrande varv (Stk.) 8,67Ls1 - Benlängd (mm) 25,40αn - max vridning (grader) 300,00Mn - Max vridmoment (N mm) 20,00
- T020-210-187LI lager: 529Material Pianotrådd - Tråd (mm) 0,51De - Utvändig diameter (mm) 6,96Di - Invändig diameter (mm) 5,94Ddmax - Max axel (mm) 4,75n - Fjädrande varv (Stk.) 5,92Ls1 - Benlängd (mm) 25,40αn - max vridning (grader) 210,00Mn - Max vridmoment (N mm) 20,00
- T020-210-187RI lager: 532Material Pianotrådd - Tråd (mm) 0,51De - Utvändig diameter (mm) 6,96Di - Invändig diameter (mm) 5,94Ddmax - Max axel (mm) 4,75n - Fjädrande varv (Stk.) 5,92Ls1 - Benlängd (mm) 25,40αn - max vridning (grader) 210,00Mn - Max vridmoment (N mm) 20,00
DIN 17223 C-Tråd WERKSTOFF NR. 1.1200 - EN Norm 10270-1
Arbetstemperatur mellan -30 ºC och +120 ºC
Tolleranser på moment: +/- 10 %
Tolleranser på utvändig diameter (De): +/- 5 %
Önskar du datablad i pdf eller 3d-cad-ritning av fjäder i .step, .iges eller .sat-format kan du hämta dem gratis genom att trycka på 3d-cad-symbolen vid varunummer i tabellen.
Varunummer som slutar på "R" är högerlindade.
Varunummer som slutar på "L" är vänsterlindade.
Livstiden på en fjäder är generellt mycket svår att definiera. Otroligt många parametrar spelar in och det är därför omöjligt att definiera en livslängd.
Parametrar som har stor påverkan på livstid är bl.a.: Montering, monteringssätt, antal rörelser, vibrationer, chockpåverkan, vridning, rörelselängd, icke-axiell rörelse, temperatur, slitage mot andra ytor, användningsmiljö, ev. rengöringsmedel, sidledspåverkan osv.
Belastas fjädern maximalt eller utöver det maximala får den kort livslängd och kan få permanenta deformationer.
