RG Verktygsfjädrar

RG Verktygsfjädrar

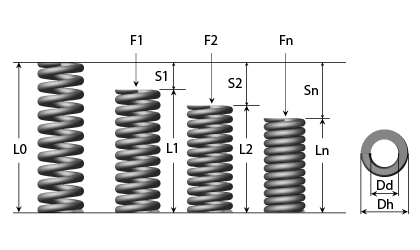

Teknisk ritning - RG Verktygsfjädrar
Gå till teknisk information

Beställ måndag-torsdag före kl. 15.30 och fredag före kl. 14.45. Vi skickar då samma dag med förväntad leverans inom 2-7 dagar. Detta gäller för alla lagerförda verktygsfjädrar

Se mängdrabatter och priser genom att klicka på korgen vid den önskade varan.

För att enkelt och snabbt kunna navigera runt i vårt stora urval av RG-verktygsfjädrar kan du använda sorteringssliderna nedan.

Vad är en RG-verktygsfjäder?


Verktygsfjädrar fungerar som en vanlig tryckfjäder. Ju mer den trycks ihop, desto fler krafter ger den. En verktygsfjäder är tillverkad av en rektangulär fjädertråd, vilket ger större kraft än den vanliga runda fjädertråden. På grund av trådens rektangulära form och den unika beläggningen kan RG-verktygsfjädrarna klara stora belastningar. RG-serien av verktygsfjädrar är tillverkade i extremt stark krom-vanadin-legering enligt standarden DIN-17225 (SAE 6150). Därefter har den kulbombats och värmebehandlats, vilket ökar draghållfastheten och hållbarheten.

Karakteristiskt för verktygsfjädrar är den stora kraften och korta fjäderrörelsen. Stort sett varje storlek av verktygsfjädrarna är uppdelad i 4 färgkategorier som baseras på verktygsfjädrarnas kraft och rörelse. Se färggrupperna under tabellen.

Önskas en fjäder med antingen mer eller mindre kraft kan en fjäder med samma dimensioner – men med annan färgkod – användas, då fjädern har samma inbyggnadsmått.

Observera att färgkoden inte är samma för RG- och ISO-verktygsfjädrar.

Visa mer Visa mindre

Handla enligt
Shopping alternativ
Dh - Min. hål diameter (mm)
Dd - Max dorn diameter (mm)
L0 - Obelastad längd (mm)
R - Fjäderkonstant (N/mm)
S1 - Sfjädringsdjup F1 (mm)
L1 - Längd vid F1 (mm)
F1 - Kraft i N vid S1 (N)
Sn - Maximal fjädringslängd (mm)
Ln - Max belastad längd (mm)
Fn - Maximal belastning vid Ln (N)
Färg

Artiklar 1-10 av 374

Sätt fallande sortering
Visa priser - Lägg i kundvagn Dh
Min. hål diameter (mm)		 Dd
Max dorn diameter (mm)		 L0
Obelastad längd (mm)		 R
Fjäderkonstant (N/mm)		 S1
Sfjädringsdjup F1 (mm)		 L1
Längd vid F1 (mm)		 F1
Kraft i N vid S1 (N)		 Sn
Maximal fjädringslängd (mm)		 Ln
Max belastad längd (mm)		 Fn
Maximal belastning vid Ln (N)		 Artikel nummer Stock Teknisk ritning Läs mer 3D CAD
9,53 4,75 25,40 10,50 6,35 19,05 67,00 11,94 13,46 125,00 ST50300 ST50300
9,53 4,75 25,40 15,80 5,08 20,32 80,00 8,89 16,51 140,00 ST50310 ST50310
9,53 4,75 25,40 19,30 3,81 21,59 74,00 6,86 18,54 132,00 ST50320 ST50320
9,53 4,75 25,40 38,50 3,81 21,59 147,00 5,84 19,56 225,00 ST50330 ST50330
9,53 4,75 31,75 9,50 7,94 23,81 75,00 14,92 16,83 142,00 ST50340 ST50340
9,53 4,75 31,75 12,80 6,35 25,40 81,00 11,11 20,64 142,00 ST50350 ST50350
9,53 4,75 31,75 17,20 4,76 26,99 82,00 8,57 23,18 147,00 ST50360 ST50360
9,53 4,75 31,75 25,60 4,76 26,99 122,00 7,30 24,45 187,00 ST50370 ST50370
9,53 4,75 38,10 7,00 9,53 28,58 67,00 17,91 20,19 125,00 ST50380 ST50380
9,53 4,75 38,10 11,70 7,62 30,48 89,00 13,34 24,76 156,00 ST50390 ST50390
  1. ST50300
    I lager: 564
    ST50300
    Dh - Min. hål diameter (mm) 9,53
    Dd - Max dorn diameter (mm) 4,75
    L0 - Obelastad längd (mm) 25,40
    R - Fjäderkonstant (N/mm) 10,50
    S1 - Sfjädringsdjup F1 (mm) 6,35
    L1 - Längd vid F1 (mm) 19,05
    F1 - Kraft i N vid S1 (N) 67,00
    Sn - Maximal fjädringslängd (mm) 11,94
    Ln - Max belastad längd (mm) 13,46
    Fn - Maximal belastning vid Ln (N) 125,00
  2. ST50310
    I lager: 240
    ST50310
    Dh - Min. hål diameter (mm) 9,53
    Dd - Max dorn diameter (mm) 4,75
    L0 - Obelastad längd (mm) 25,40
    R - Fjäderkonstant (N/mm) 15,80
    S1 - Sfjädringsdjup F1 (mm) 5,08
    L1 - Längd vid F1 (mm) 20,32
    F1 - Kraft i N vid S1 (N) 80,00
    Sn - Maximal fjädringslängd (mm) 8,89
    Ln - Max belastad längd (mm) 16,51
    Fn - Maximal belastning vid Ln (N) 140,00
  3. ST50320
    I lager: 235
    ST50320
    Dh - Min. hål diameter (mm) 9,53
    Dd - Max dorn diameter (mm) 4,75
    L0 - Obelastad längd (mm) 25,40
    R - Fjäderkonstant (N/mm) 19,30
    S1 - Sfjädringsdjup F1 (mm) 3,81
    L1 - Längd vid F1 (mm) 21,59
    F1 - Kraft i N vid S1 (N) 74,00
    Sn - Maximal fjädringslängd (mm) 6,86
    Ln - Max belastad längd (mm) 18,54
    Fn - Maximal belastning vid Ln (N) 132,00
  4. ST50330
    I lager: 129
    ST50330
    Dh - Min. hål diameter (mm) 9,53
    Dd - Max dorn diameter (mm) 4,75
    L0 - Obelastad längd (mm) 25,40
    R - Fjäderkonstant (N/mm) 38,50
    S1 - Sfjädringsdjup F1 (mm) 3,81
    L1 - Längd vid F1 (mm) 21,59
    F1 - Kraft i N vid S1 (N) 147,00
    Sn - Maximal fjädringslängd (mm) 5,84
    Ln - Max belastad längd (mm) 19,56
    Fn - Maximal belastning vid Ln (N) 225,00
  5. ST50340
    I lager: 423
    ST50340
    Dh - Min. hål diameter (mm) 9,53
    Dd - Max dorn diameter (mm) 4,75
    L0 - Obelastad längd (mm) 31,75
    R - Fjäderkonstant (N/mm) 9,50
    S1 - Sfjädringsdjup F1 (mm) 7,94
    L1 - Längd vid F1 (mm) 23,81
    F1 - Kraft i N vid S1 (N) 75,00
    Sn - Maximal fjädringslängd (mm) 14,92
    Ln - Max belastad längd (mm) 16,83
    Fn - Maximal belastning vid Ln (N) 142,00
  6. ST50350
    I lager: 206
    ST50350
    Dh - Min. hål diameter (mm) 9,53
    Dd - Max dorn diameter (mm) 4,75
    L0 - Obelastad längd (mm) 31,75
    R - Fjäderkonstant (N/mm) 12,80
    S1 - Sfjädringsdjup F1 (mm) 6,35
    L1 - Längd vid F1 (mm) 25,40
    F1 - Kraft i N vid S1 (N) 81,00
    Sn - Maximal fjädringslängd (mm) 11,11
    Ln - Max belastad längd (mm) 20,64
    Fn - Maximal belastning vid Ln (N) 142,00
  7. ST50360
    I lager: 83
    ST50360
    Dh - Min. hål diameter (mm) 9,53
    Dd - Max dorn diameter (mm) 4,75
    L0 - Obelastad längd (mm) 31,75
    R - Fjäderkonstant (N/mm) 17,20
    S1 - Sfjädringsdjup F1 (mm) 4,76
    L1 - Längd vid F1 (mm) 26,99
    F1 - Kraft i N vid S1 (N) 82,00
    Sn - Maximal fjädringslängd (mm) 8,57
    Ln - Max belastad längd (mm) 23,18
    Fn - Maximal belastning vid Ln (N) 147,00
  8. ST50370
    I lager: 172
    ST50370
    Dh - Min. hål diameter (mm) 9,53
    Dd - Max dorn diameter (mm) 4,75
    L0 - Obelastad längd (mm) 31,75
    R - Fjäderkonstant (N/mm) 25,60
    S1 - Sfjädringsdjup F1 (mm) 4,76
    L1 - Längd vid F1 (mm) 26,99
    F1 - Kraft i N vid S1 (N) 122,00
    Sn - Maximal fjädringslängd (mm) 7,30
    Ln - Max belastad längd (mm) 24,45
    Fn - Maximal belastning vid Ln (N) 187,00
  9. ST50380
    I lager: 377
    ST50380
    Dh - Min. hål diameter (mm) 9,53
    Dd - Max dorn diameter (mm) 4,75
    L0 - Obelastad längd (mm) 38,10
    R - Fjäderkonstant (N/mm) 7,00
    S1 - Sfjädringsdjup F1 (mm) 9,53
    L1 - Längd vid F1 (mm) 28,58
    F1 - Kraft i N vid S1 (N) 67,00
    Sn - Maximal fjädringslängd (mm) 17,91
    Ln - Max belastad längd (mm) 20,19
    Fn - Maximal belastning vid Ln (N) 125,00
  10. ST50390
    I lager: 312
    ST50390
    Dh - Min. hål diameter (mm) 9,53
    Dd - Max dorn diameter (mm) 4,75
    L0 - Obelastad längd (mm) 38,10
    R - Fjäderkonstant (N/mm) 11,70
    S1 - Sfjädringsdjup F1 (mm) 7,62
    L1 - Längd vid F1 (mm) 30,48
    F1 - Kraft i N vid S1 (N) 89,00
    Sn - Maximal fjädringslängd (mm) 13,34
    Ln - Max belastad längd (mm) 24,76
    Fn - Maximal belastning vid Ln (N) 156,00
Page
per page

SAE-AISI 9254 (G92540) Silicon-Chromium Steel, tråden är dragen extra fint, värmebehandlad och kulbombad..
Arbetstemperatur mellan -200 ºC och +200 ºC.
RG-verktygsfjädrar är tillverkade i extremt stark krom-vanadin-legering enligt standarden DIN-17225 (SAE 6150)
Dessa fjädrar är inte rostfria.

Det är inte några toleranser på RG-verktygsfjädrarna; de ska bara hålla sig inom minimalt hål (Dh) och maximal axel (Dd).

Önskar du datablad i pdf eller 3d-cad-ritning av fjäder i .step, .iges eller .sat-format kan du hämta dem gratis genom att trycka på 3d-cad-symbolen vid varunummer i tabellen.

Färgkodning med epoxy-pulverlackering utan specielt korrosionsskydd.

Blå
Lägsta belastning - Längsta fjädringsdjup
Röd
Normall belastning - Medel fjädringsdjup
Bronze
Hög belastning - Kort fjädringsdjup
Grön
Extra hög belastning - Kort fjädringsdjup

Normalt höger. Kraft och användning påverkas inte av lindningsriktning.

Standardverktygsfjädrar är inte definierade med en specifik lindningsriktning. Beroende på produktionen kan fjädrarna vara tillverkade som antingen höger- eller vänsterlindade.

Livstiden på en fjäder är generellt mycket svår att definiera. Otroligt många parametrar spelar in och det är därför omöjligt att definiera en livslängd. Parametrar som har stor påverkan på livstid är bl.a.: Montering, monteringssätt, antal rörelser, vibrationer, chockpåverkan, vridning, rörelselängd, icke-axiell rörelse, temperatur, slitage mot andra ytor, användningsmiljö, ev. rengöringsmedel, sidledspåverkan osv.

Maximal kraft (Fn) och/eller maximal rörelse (Sn) bör aldrig överskridas, då livstiden reduceras markant. För att undvika okontrollerad dynamisk påverkan bör verktygsfjädrar alltid monteras med en viss förspänning.

Längst livslängd uppnås vid belastning och rörelse på max. 25 % av den fria längden (L0).

Om våra gasfjädrar monteras i bilar eller andra konstruktioner eller om gasfjädrar i sådana konstruktioner byts mot våra gasfjädrar kan inte Sodemann Industrifjedre A/S hållas ansvariga för eventuella skillnader i prestationer eller skador.

Detta gäller också för kunder som besöker Sodemann Industrifjedre A/S och får hjälp och/eller vägledning.

Det är inte möjligt att få verktygsfjädrar specialtillverkade.
