Vågad fjädrar av runt tråd - Kolstål
Vågformade fjädrar i rund tråd är tillverkade i kolstål. De kan användas i smala axiella utrymmen men ger stadigt stor kraft.
97-70026-description
Kolstål
97-70015-description
Rostfri 302
Handla enligt
Shopping alternativ

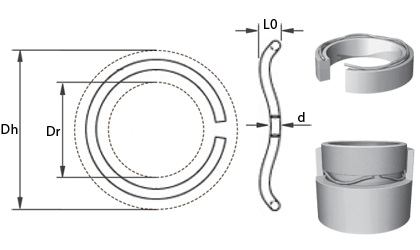

| Visa priser - Lägg i kundvagn | Material | d Tråd (mm) |
L0 Obelastad längd (mm) |
L1 Belastad höjd (mm) |
Antal våg (Stk.) |
Dh Reces hål (mm) |
Dr Reces dorn (mm) |
Artikel nummer | Stock | Teknisk ritning | Läs mer | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kolstål | 0,79 | 1,57 | 1,32 | 3,00 | 12,70 | 10,36 | RW-0050 |
|
|||||
| Rostfri 302 | 0,97 | 1,96 | 1,63 | 3,00 | 15,88 | 13,13 | RW-0062-S17 |
|
|||||
| Kolstål | 0,97 | 1,96 | 1,63 | 3,00 | 15,88 | 13,13 | RW-0062 |
|
|||||
| Kolstål | 1,14 | 2,34 | 1,93 | 3,00 | 19,05 | 15,95 | RW-0075 |
|
|||||
| Kolstål | 1,30 | 2,64 | 2,18 | 3,00 | 22,23 | 18,80 | RW-0087 |
|
|||||
| Kolstål | 1,42 | 2,95 | 2,41 | 3,00 | 25,40 | 21,72 | RW-0100 |
|
|||||
| Kolstål | 1,42 | 3,07 | 2,41 | 4,00 | 34,93 | 31,06 | RW-0137 |
|
|||||
| Kolstål | 1,52 | 3,23 | 2,59 | 3,00 | 28,58 | 24,56 | RW-0112 |
|
|||||
| Kolstål | 1,52 | 3,25 | 2,59 | 4,00 | 38,10 | 34,01 | RW-0150 |
|
|||||
| Kolstål | 1,65 | 3,48 | 2,79 | 4,00 | 41,28 | 36,68 | RW-0162 |
|
- RW-0050I lager: 38
Material Kolståld - Tråd (mm) 0,79L0 - Obelastad längd (mm) 1,57L1 - Belastad höjd (mm) 1,32Antal våg - (Stk.) 3,00Dh - Reces hål (mm) 12,70Dr - Reces dorn (mm) 10,36
- RW-0062-S17I lager: 43
Material Rostfri 302d - Tråd (mm) 0,97L0 - Obelastad längd (mm) 1,96L1 - Belastad höjd (mm) 1,63Antal våg - (Stk.) 3,00Dh - Reces hål (mm) 15,88Dr - Reces dorn (mm) 13,13
- RW-0062I lager: 162
Material Kolståld - Tråd (mm) 0,97L0 - Obelastad längd (mm) 1,96L1 - Belastad höjd (mm) 1,63Antal våg - (Stk.) 3,00Dh - Reces hål (mm) 15,88Dr - Reces dorn (mm) 13,13
- RW-0075I lager: 1
Material Kolståld - Tråd (mm) 1,14L0 - Obelastad längd (mm) 2,34L1 - Belastad höjd (mm) 1,93Antal våg - (Stk.) 3,00Dh - Reces hål (mm) 19,05Dr - Reces dorn (mm) 15,95
- RW-0087I lager: 15
Material Kolståld - Tråd (mm) 1,30L0 - Obelastad längd (mm) 2,64L1 - Belastad höjd (mm) 2,18Antal våg - (Stk.) 3,00Dh - Reces hål (mm) 22,23Dr - Reces dorn (mm) 18,80
- RW-0100I lager: 18
Material Kolståld - Tråd (mm) 1,42L0 - Obelastad längd (mm) 2,95L1 - Belastad höjd (mm) 2,41Antal våg - (Stk.) 3,00Dh - Reces hål (mm) 25,40Dr - Reces dorn (mm) 21,72
- RW-0137I lager: 2
Material Kolståld - Tråd (mm) 1,42L0 - Obelastad längd (mm) 3,07L1 - Belastad höjd (mm) 2,41Antal våg - (Stk.) 4,00Dh - Reces hål (mm) 34,93Dr - Reces dorn (mm) 31,06
- RW-0112I lager: 5
Material Kolståld - Tråd (mm) 1,52L0 - Obelastad längd (mm) 3,23L1 - Belastad höjd (mm) 2,59Antal våg - (Stk.) 3,00Dh - Reces hål (mm) 28,58Dr - Reces dorn (mm) 24,56
- RW-0150I lager: 8
Material Kolståld - Tråd (mm) 1,52L0 - Obelastad längd (mm) 3,25L1 - Belastad höjd (mm) 2,59Antal våg - (Stk.) 4,00Dh - Reces hål (mm) 38,10Dr - Reces dorn (mm) 34,01
- RW-0162I lager: 8
Material Kolståld - Tråd (mm) 1,65L0 - Obelastad längd (mm) 3,48L1 - Belastad höjd (mm) 2,79Antal våg - (Stk.) 4,00Dh - Reces hål (mm) 41,28Dr - Reces dorn (mm) 36,68
Material
SAE 1070/1090
Annan
Vågfjäder i rundtråd kan anskaffas i rostfritt men lagerförs enbart i kolstål - SAE 1070/1090.
