Tallriksfjädrar 50CrV4 - 302 - 304 - 316

Tallriksfjädrar

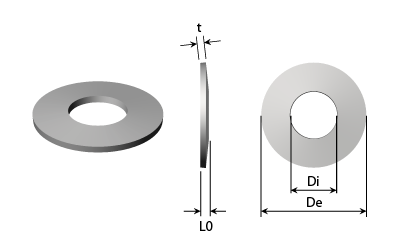

Teknisk ritning - Tallriksfjädrar
Gå till teknisk information

Beställ måndag-torsdag före kl. 15.30 och fredag före kl. 14.45. Vi skickar då samma dag med förväntad leverans inom 2-7 dagar. Detta gäller för alla lagerförda tallriksfjädrar

Detta gäller för alla lagerförda tallriksfjädrar

Se mängdrabatter och priser genom att klicka på korgen vid den önskade varan.

Med sorteringssliderna nedan navigerar du enkelt och snabbt.

Vad är en tallriksfjäder?


En tallriksfjäder ger stor kraft vid kort rörelse och används därför ofta i konstruktioner med behov av stor kraft på minimal plats. Tallriksfjädern ut utformad som en konisk fjäderbricka som ger motstånd vid ihoptryckning, vilket ger fjädern dess fjädrande effekt.

Få flera krafter utifrån tallriksfjädrar


Om en tallriksfjäder inte är tillräcklig för den önskade kraften och rörelsen är det möjligt att sätta samman flera tallriksfjädrar.

Sätts 2 lika tallriksfjädrar in i varandra ger det 2 * kraft och 1 * rörelse.
Sätts 2 lika tallriksfjädrar mot varandra ger det 1 * kraft och 2 * rörelse.

Genom att kombinera en lika bunt kan man därför justera kraften och rörelsen efter uppgiften.

Svarta tallriksfjädrar


Svarta tallriksfjädrar är fosfaterade och oljade. Detta ger lite skydd men ger inte definitivt rostskydd.

Rostfria tallriksfjädrar


Våra rostfria tallriksfjädrar är tillverkade i AISI 302, AISI 304 & AISI 316-material. Vi rekommenderar att dessa används i fuktig eller våt miljö.

Visa mer Visa mindre

45-70092-description

Fjäderstål - Inoljade

45-70015-description

Rostfri 302

45-70023-description

Rostfri 304

45-70184-description

Rostfri 316
Handla enligt
Shopping alternativ
De - Utvändig diameter (mm)
Di - Invändig diameter (mm)
t - Tjocklek (mm)
L0 - Obelastad längd (mm)
L - Höjd vid belastning F (mm)
F - Kraft (N)
s - Max fjädringsdjup (mm)
Material

Artiklar 1-10 av 944

Sätt fallande sortering
Visa priser - Lägg i kundvagn Material De
Utvändig diameter (mm)		 Di
Invändig diameter (mm)		 t
Tjocklek (mm)		 L0
Obelastad längd (mm)		 L
Höjd vid belastning F (mm)		 F
Kraft (N)		 s
Max fjädringsdjup (mm)		 Artikel nummer Stock Teknisk ritning Läs mer 3D CAD
Rostfri 304 6,00 3,20 0,30 0,45 0,34 116,00 0,11 600-320-30-304 600-320-30-304
Rostfri 302 6,00 3,20 0,30 0,45 0,34 99,45 0,11 00600100RF 00600100RF
Rostfri 316 6,00 3,20 0,30 0,45 0,34 116,00 0,11 600-320-30-316 600-320-30-316
Fjäderstål - Inoljade 6,00 3,20 0,30 0,45 0,34 119,00 0,11 600-320-30 600-320-30
Rostfri 304 8,00 3,20 0,20 0,40 0,25 25,00 0,15 800-320-20-304 800-320-20-304
Rostfri 316 8,00 3,20 0,20 0,40 0,25 25,00 0,15 800-320-20-316 800-320-20-316
Fjäderstål - Inoljade 8,00 3,20 0,20 0,40 0,25 26,00 0,15 00800200 00800200
Fjäderstål - Inoljade 8,00 3,20 0,20 0,40 0,25 26,00 0,15 800-320-20 800-320-20
Rostfri 316 8,00 3,20 0,30 0,55 0,36 101,00 0,19 800-320-30-316 800-320-30-316
Fjäderstål - Inoljade 8,00 3,20 0,30 0,55 0,36 104,30 0,19 800-320-30 800-320-30
  1. 600-320-30-304
    I lager: 2 732
    600-320-30-304
    Material Rostfri 304
    De - Utvändig diameter (mm) 6,00
    Di - Invändig diameter (mm) 3,20
    t - Tjocklek (mm) 0,30
    L0 - Obelastad längd (mm) 0,45
    L - Höjd vid belastning F (mm) 0,34
    F - Kraft (N) 116,00
    s - Max fjädringsdjup (mm) 0,11
  2. 00600100RF
    I lager: 2 625
    00600100RF
    Material Rostfri 302
    De - Utvändig diameter (mm) 6,00
    Di - Invändig diameter (mm) 3,20
    t - Tjocklek (mm) 0,30
    L0 - Obelastad längd (mm) 0,45
    L - Höjd vid belastning F (mm) 0,34
    F - Kraft (N) 99,45
    s - Max fjädringsdjup (mm) 0,11
  3. 600-320-30-316
    I lager: 9 592
    600-320-30-316
    Material Rostfri 316
    De - Utvändig diameter (mm) 6,00
    Di - Invändig diameter (mm) 3,20
    t - Tjocklek (mm) 0,30
    L0 - Obelastad längd (mm) 0,45
    L - Höjd vid belastning F (mm) 0,34
    F - Kraft (N) 116,00
    s - Max fjädringsdjup (mm) 0,11
  4. 600-320-30
    I lager: 18 600
    600-320-30
    Material Fjäderstål - Inoljade
    De - Utvändig diameter (mm) 6,00
    Di - Invändig diameter (mm) 3,20
    t - Tjocklek (mm) 0,30
    L0 - Obelastad längd (mm) 0,45
    L - Höjd vid belastning F (mm) 0,34
    F - Kraft (N) 119,00
    s - Max fjädringsdjup (mm) 0,11
  5. 800-320-20-304
    I lager: 3 755
    800-320-20-304
    Material Rostfri 304
    De - Utvändig diameter (mm) 8,00
    Di - Invändig diameter (mm) 3,20
    t - Tjocklek (mm) 0,20
    L0 - Obelastad längd (mm) 0,40
    L - Höjd vid belastning F (mm) 0,25
    F - Kraft (N) 25,00
    s - Max fjädringsdjup (mm) 0,15
  6. 800-320-20-316
    I lager: 9 896
    800-320-20-316
    Material Rostfri 316
    De - Utvändig diameter (mm) 8,00
    Di - Invändig diameter (mm) 3,20
    t - Tjocklek (mm) 0,20
    L0 - Obelastad längd (mm) 0,40
    L - Höjd vid belastning F (mm) 0,25
    F - Kraft (N) 25,00
    s - Max fjädringsdjup (mm) 0,15
  7. 00800200
    I lager: 13 640
    00800200
    Material Fjäderstål - Inoljade
    De - Utvändig diameter (mm) 8,00
    Di - Invändig diameter (mm) 3,20
    t - Tjocklek (mm) 0,20
    L0 - Obelastad längd (mm) 0,40
    L - Höjd vid belastning F (mm) 0,25
    F - Kraft (N) 26,00
    s - Max fjädringsdjup (mm) 0,15
  8. 800-320-20
    I lager: 19 961
    800-320-20
    Material Fjäderstål - Inoljade
    De - Utvändig diameter (mm) 8,00
    Di - Invändig diameter (mm) 3,20
    t - Tjocklek (mm) 0,20
    L0 - Obelastad längd (mm) 0,40
    L - Höjd vid belastning F (mm) 0,25
    F - Kraft (N) 26,00
    s - Max fjädringsdjup (mm) 0,15
  9. 800-320-30-316
    I lager: 9 890
    800-320-30-316
    Material Rostfri 316
    De - Utvändig diameter (mm) 8,00
    Di - Invändig diameter (mm) 3,20
    t - Tjocklek (mm) 0,30
    L0 - Obelastad längd (mm) 0,55
    L - Höjd vid belastning F (mm) 0,36
    F - Kraft (N) 101,00
    s - Max fjädringsdjup (mm) 0,19
  10. 800-320-30
    I lager: 19 955
    800-320-30
    Material Fjäderstål - Inoljade
    De - Utvändig diameter (mm) 8,00
    Di - Invändig diameter (mm) 3,20
    t - Tjocklek (mm) 0,30
    L0 - Obelastad längd (mm) 0,55
    L - Höjd vid belastning F (mm) 0,36
    F - Kraft (N) 104,30
    s - Max fjädringsdjup (mm) 0,19
Page
per page
Fjäderstål - Inoljade

Yta:
Fosfaterade og inoljade.
Arbetstemperatur:
Mellan -20 ºC och +100 ºC
Klassifikation:
Materialdimension t mindre än 1,25mm:
CK 67, CK 75 och CK 85 enligt DIN 17222
Materialtjocklek (t) från 1,25 mm och uppåt:
50 CRV 4 enligt DIN 17222 och DIN 17221
Utformning:
Materialdimension t mindre än 1,25mm:
Stansade, kallformade med avfasade kanter
Materialdimension t från 1,25mm upp till 6,00mm:
Stansade, kallformade och avslipade diametrar
Materialdimension t över 6,00mm:
Kall- eller varmformade och alla ytor behandlade
Tjockleken på färdiga tallriksfjädrar kan vara mindre än den specificerade tjockleken eftersom den specificerade tjockleken är före bearbetning.
Rostfri 302, 304 & 316

Arbetstemperatur:
Mellan -200 ºC och +200 ºC
Klassifikation:
Rostfri 302: W. Nr. 1.4310
Rostfri 304: W. Nr. 1.4301
Rostfri 316: W. nr. 1.4401
Utformning:
Materialdimension t mindre än 1,25mm:
Stansade, kallformade med avfasade kanter
Materialdimension t från 1,25mm upp till 6,00mm:
Stansade, kallformade och avslipade diametrar
Materialdimension t över 6,00mm:
Kall- eller varmformade och alla ytor behandlade
Tjockleken på färdiga tallriksfjädrar kan vara mindre än den specificerade tjockleken eftersom den specificerade tjockleken är före bearbetning.

Alla våra tallriksfjädrar är magnetiska - inklusive de i AISI 316. Detta beror på hur de produceras. Önskas icke-magnetiska skivfjädrar, vänligen kontakta oss på: [email protected]

Fjäderstål - Inoljade & Rostfri 302 - 8 siffror i artikelnummer (t.ex. 00600100) & Stainless 302 (00600100RF)


Fjädrar är dimensionerade enligt DIN 2093. Dimensionerna är utarbetade mått. Delar kan därför ha avvikande mått i förhållande till tabellerna. Detta gäller diameter och tjocklek.

Kraften är teoretiskt beräknad och är därför vägledande med möjlighet för stora toleranser.

50 CrV4 & Stainless 304 & Stainless 316 (alla med lagernummer som 1200-420-50 & 1200-420-50-304 & 1200-420-50-316)


Fjädrarna 50 CrV4 & Stainless 304 & Stainless 316 är dimensionerade enligt DIN 16983, vilket ger följande toleranser.

Kraften är teoretiskt beräknad och är därför vägledande med möjlighet för stora toleranser.

Storlek på dia. (mm)
fra
til
>3
6
>6
10
>10
18
>18
30
>30
50
>50
80
>80
120
>120
180
>180
250
>250
315
>315
400
>400
500
Tolerans (mm)
De
Di
Conc
0 / -0,12
0,12 / 0
0,15
0 / -0,15
0,15 / 0
0,18
0 / -0,18
0,18 / 0
0,22
0 / -0,21
0,21 / 0
0,26
0 / -0,25
0,25 / 0
0,32
0 / -0,30
0,30 / 0
0,60
0 / -0,35
0,35 / 0
0,70
0 / -0,40
0,40 / 0
0,80
0 / -0,46
0,46 / 0
0,92
0 / -0,52
0,52 / 0
1,04
0 / -0,57
0,57 / 0
1,14
0 / -0,63
0,63 / 0
1,26


Tjocklek t (mm)
fra
til
0,20
0,60
>0,60
<1,25
1,25
3,80
>3,80
6,00
>6,00
16,00
Tolerans på tjocklek t
i mm
+0,02 / -0,06
+0,03 / -0,09
+0,04 / -0,12
+0,05 / -0,15
+0,10 / -0,10


Tjocklek t(mm)
fra
til
0,00
<1,25
>1,25
2,00
>2,00
3,00
>3,00
6,00
>6,00
16,00
Tolerans på höjd L0(mm)
mm
+0,10 / -0,05
+0,15 / -0,08
+0,20 / -0,10
+0,30 / -0,15
+0,30 / -0,30


Tjocklek t (mm)
fra
til
0,00
<1,25
1,25
3,00
>3,00
6,00
>6,00
16,00
Tolerans för F vid testlängd Ltest
Ltest = L0 - 0,75*s
+25,0% / -7,5%
+15,0% / -7,5%
+15,0% / -7,5%
+15,0% / -7,5%


Önskar du datablad i pdf eller 3d-cad-ritning av fjäder i .step, .iges eller .sat-format kan du hämta dem gratis genom att trycka på 3d-cad-symbolen vid varunummer i tabellen.

Livstiden på en fjäder är generellt mycket svår att definiera. Otroligt många parametrar spelar in och det är därför omöjligt att definiera en livslängd.

Parametrar som har stor påverkan på livstid är bl.a.: Montering, monteringssätt, antal rörelser, vibrationer, chockpåverkan, vridning, rörelselängd, icke-axiell rörelse, temperatur, slitage mot andra ytor, användningsmiljö, ev. rengöringsmedel, sidledspåverkan osv.

Belastas fjädern maximalt eller utöver det maximala får den kort livslängd och kan få permanenta deformationer.
