Säkerhetsrör - Svart

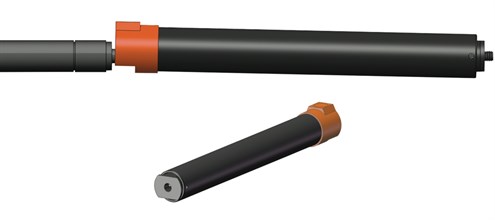

Säkerhetsrör används som en säkerhetsanordning i konstruktioner med gasfjädrar. Säkerhetsröret hindrar gasfjädern från att stängas oväntat. Detta kan vara vid en vindstöt, deformation av gasfjädern, otät packning, ökad belastning på konstruktion mm. Man ska manuellt trycka på säkerhetsröret för att kunna pressa ihop gasfjädern. Säkerhetsrör bör alltid användas som säkerhet där föremål kan falla ner och träffa personer eller konstruktioner och medföra skador.
Handla enligt
Shopping alternativ

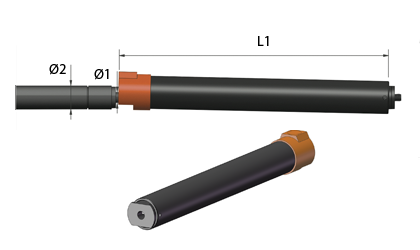

| Visa priser - Lägg i kundvagn | Material | Ø1 Lämplig för kolvstång (mm) |
Ø2 Lämplig för cylinderstorlek (mm) |
L1 Passar till slaglängd (mm) |
Artikel nummer | Stock | Teknisk ritning | Läs mer | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| Svartmålat stål | 6,00 | 15,00 | 80,00 | LTN-6-80 |
|
|
||||
| Svartmålat stål | 6,00 | 15,00 | 100,00 | LTN-6-100 |
|
|
||||
| Svartmålat stål | 6,00 | 15,00 | 150,00 | LTN-6-150 |
|
|
||||
| Svartmålat stål | 6,00 | 15,00 | 200,00 | LTN-6-200 |
|
|
||||
| Svartmålat stål | 8,00 | 18,00 | 100,00 | LTN-8-100 |
|
|
||||
| Svartmålat stål | 8,00 | 18,00 | 150,00 | LTN-8-150 |
|
|
||||
| Svartmålat stål | 8,00 | 18,00 | 200,00 | LTN-8-200 |
|
|
||||
| Svartmålat stål | 8,00 | 18,00 | 250,00 | LTN-8-250 |
|
|
||||
| Svartmålat stål | 10,00 | 23,00 | 100,00 | LTN-10-100 |
|
|
||||
| Svartmålat stål | 10,00 | 23,00 | 150,00 | LTN-10-150 |
|
|
- LTN-6-80I lager: 111
Material Svartmålat stålØ1 - Lämplig för kolvstång (mm) 6,00Ø2 - Lämplig för cylinderstorlek (mm) 15,00L1 - Passar till slaglängd (mm) 80,00
- LTN-6-100I lager: 89
Material Svartmålat stålØ1 - Lämplig för kolvstång (mm) 6,00Ø2 - Lämplig för cylinderstorlek (mm) 15,00L1 - Passar till slaglängd (mm) 100,00
- LTN-6-150I lager: 88
Material Svartmålat stålØ1 - Lämplig för kolvstång (mm) 6,00Ø2 - Lämplig för cylinderstorlek (mm) 15,00L1 - Passar till slaglängd (mm) 150,00
- LTN-6-200I lager: 83
Material Svartmålat stålØ1 - Lämplig för kolvstång (mm) 6,00Ø2 - Lämplig för cylinderstorlek (mm) 15,00L1 - Passar till slaglängd (mm) 200,00
- LTN-8-100I lager: 86
Material Svartmålat stålØ1 - Lämplig för kolvstång (mm) 8,00Ø2 - Lämplig för cylinderstorlek (mm) 18,00L1 - Passar till slaglängd (mm) 100,00
- LTN-8-150I lager: 299
Material Svartmålat stålØ1 - Lämplig för kolvstång (mm) 8,00Ø2 - Lämplig för cylinderstorlek (mm) 18,00L1 - Passar till slaglängd (mm) 150,00
- LTN-8-200I lager: 372
Material Svartmålat stålØ1 - Lämplig för kolvstång (mm) 8,00Ø2 - Lämplig för cylinderstorlek (mm) 18,00L1 - Passar till slaglängd (mm) 200,00
- LTN-8-250I lager: 291
Material Svartmålat stålØ1 - Lämplig för kolvstång (mm) 8,00Ø2 - Lämplig för cylinderstorlek (mm) 18,00L1 - Passar till slaglängd (mm) 250,00
- LTN-10-100I lager: 248
Material Svartmålat stålØ1 - Lämplig för kolvstång (mm) 10,00Ø2 - Lämplig för cylinderstorlek (mm) 23,00L1 - Passar till slaglängd (mm) 100,00
- LTN-10-150I lager: 219
Material Svartmålat stålØ1 - Lämplig för kolvstång (mm) 10,00Ø2 - Lämplig för cylinderstorlek (mm) 23,00L1 - Passar till slaglängd (mm) 150,00
Material
Den svarta versionen är pulverlackad med epoxi och är därigenom motståndskraftig mot korrosion.
Användning och montering
Säkerhetsröret säkerställer att oönskad påverkan från exempelvis vind, påkörning, stöt och liknande får en lucka att plötsligt slå upp eller slå igen med risk för personskador eller skada på materiel.
Säkerhetsrörets funktion upphävs enkelt med ett tryck sidledes på säkerhetsröret.

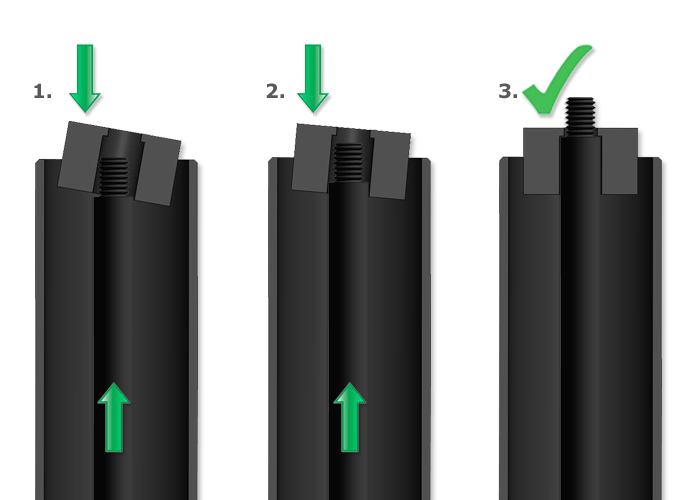

- Vid montering av säkerhetsröret på gasfjädern kan det vara svårt att få gängan att ta på kolvstången igenom ändstycket på säkerhetsröret. Detta är pga. det fjäderbelastade ändstycke som fälls åt sidan för att erhålla rätt fjäderfunktion när monteringen är klar.
- Tryck på ändstyckets högsta punkt, samtidigt som kolvstången förs igenom hålet i ändstycket. Gasfjädrar med 6 mm kolvstång skruvas i ändstycket.
- Monteringen av säkerhetsröret är nu rätt och fäste kan monteras.
