Konstantkraftfjäder
Denna typ av konstantkraftfjädrar är tillverkad i rostfritt band (typ 301), och fjädern har en någorlunda konstant kraft över hela utdragningen. Det är skillnad på kraften om den mäts på bandets utåtgående eller inåtgående rörelse. Det rekommenderas att det förblir minst 1 1/2 varv av fjädern tillbaka på axeln vid fullt utdrag.
Handla enligt
Shopping alternativ

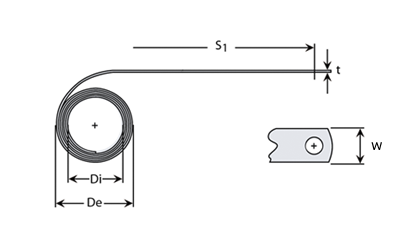

| Visa priser - Lägg i kundvagn | Di Invändig diameter (mm) |
De Utvändig diameter (mm) |
Fn Maximal belastning vid Ln (N) |
t Bandtjocklek (mm) |
W Bandbredd (mm) |
S1 Utdrag (mm) |
Livslängd antal cyclus (Stk.) |
hm Hål for montering (mm) |
Material | Artikel nummer | Stock | Teknisk ritning | Läs mer | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5,50 | 7,60 | 1,70 | 0,08 | 4,75 | 269,00 | 4.000,00 | 2,40 | Rostfri 301 | CF012-0038 |
|
|||||
| 7,50 | 10,50 | 2,90 | 0,10 | 6,35 | 333,00 | 4.000,00 | 3,30 | Rostfri 301 | CF015-0065 |
|
|||||
| 7,75 | 10,50 | 2,20 | 0,10 | 4,75 | 333,00 | 4.000,00 | 2,40 | Rostfri 301 | CF015-0049 |
|
|||||
| 8,25 | 10,75 | 3,70 | 0,10 | 7,90 | 333,00 | 4.000,00 | 3,30 | Rostfri 301 | CF015-0083 |
|
|||||
| 9,00 | 11,50 | 2,20 | 0,10 | 6,35 | 305,00 | 4.000,00 | 3,30 | Rostfri 301 | CF015-0050 |
|
|||||
| 9,50 | 12,75 | 4,60 | 0,13 | 7,90 | 372,00 | 4.000,00 | 3,30 | Rostfri 301 | CF017-0103 |
|
|||||
| 10,67 | 14,00 | 3,34 | 0,13 | 7,87 | 381,00 | 4.000,00 | 3,30 | Rostfri 301 | CF018-0075 |
|
|||||
| 11,00 | 15,50 | 6,60 | 0,15 | 9,50 | 536,00 | 4.000,00 | 5,00 | Rostfri 301 | CF024-0148 |
|
|||||
| 11,00 | 15,50 | 8,80 | 0,15 | 12,70 | 557,00 | 4.000,00 | 5,00 | Rostfri 301 | CF025-0198 |
|
|||||
| 13,00 | 16,50 | 4,98 | 0,15 | 9,40 | 457,00 | 4.000,00 | 3,30 | Rostfri 301 | CF022-0112 |
|
- CF012-0038I lager: 534
Di - Invändig diameter (mm) 5,50De - Utvändig diameter (mm) 7,60Fn - Maximal belastning vid Ln (N) 1,70t - Bandtjocklek (mm) 0,08W - Bandbredd (mm) 4,75S1 - Utdrag (mm) 269,00Livslängd antal cyclus - (Stk.) 4.000,00hm - Hål for montering (mm) 2,40Material Rostfri 301
- CF015-0065I lager: 150
Di - Invändig diameter (mm) 7,50De - Utvändig diameter (mm) 10,50Fn - Maximal belastning vid Ln (N) 2,90t - Bandtjocklek (mm) 0,10W - Bandbredd (mm) 6,35S1 - Utdrag (mm) 333,00Livslängd antal cyclus - (Stk.) 4.000,00hm - Hål for montering (mm) 3,30Material Rostfri 301
- CF015-0049I lager: 147
Di - Invändig diameter (mm) 7,75De - Utvändig diameter (mm) 10,50Fn - Maximal belastning vid Ln (N) 2,20t - Bandtjocklek (mm) 0,10W - Bandbredd (mm) 4,75S1 - Utdrag (mm) 333,00Livslängd antal cyclus - (Stk.) 4.000,00hm - Hål for montering (mm) 2,40Material Rostfri 301
- CF015-0083I lager: 185
Di - Invändig diameter (mm) 8,25De - Utvändig diameter (mm) 10,75Fn - Maximal belastning vid Ln (N) 3,70t - Bandtjocklek (mm) 0,10W - Bandbredd (mm) 7,90S1 - Utdrag (mm) 333,00Livslängd antal cyclus - (Stk.) 4.000,00hm - Hål for montering (mm) 3,30Material Rostfri 301
- CF015-0050I lager: 210
Di - Invändig diameter (mm) 9,00De - Utvändig diameter (mm) 11,50Fn - Maximal belastning vid Ln (N) 2,20t - Bandtjocklek (mm) 0,10W - Bandbredd (mm) 6,35S1 - Utdrag (mm) 305,00Livslängd antal cyclus - (Stk.) 4.000,00hm - Hål for montering (mm) 3,30Material Rostfri 301
- CF017-0103I lager: 285
Di - Invändig diameter (mm) 9,50De - Utvändig diameter (mm) 12,75Fn - Maximal belastning vid Ln (N) 4,60t - Bandtjocklek (mm) 0,13W - Bandbredd (mm) 7,90S1 - Utdrag (mm) 372,00Livslängd antal cyclus - (Stk.) 4.000,00hm - Hål for montering (mm) 3,30Material Rostfri 301
- CF018-0075I lager: 213
Di - Invändig diameter (mm) 10,67De - Utvändig diameter (mm) 14,00Fn - Maximal belastning vid Ln (N) 3,34t - Bandtjocklek (mm) 0,13W - Bandbredd (mm) 7,87S1 - Utdrag (mm) 381,00Livslängd antal cyclus - (Stk.) 4.000,00hm - Hål for montering (mm) 3,30Material Rostfri 301
- CF024-0148I lager: 516
Di - Invändig diameter (mm) 11,00De - Utvändig diameter (mm) 15,50Fn - Maximal belastning vid Ln (N) 6,60t - Bandtjocklek (mm) 0,15W - Bandbredd (mm) 9,50S1 - Utdrag (mm) 536,00Livslängd antal cyclus - (Stk.) 4.000,00hm - Hål for montering (mm) 5,00Material Rostfri 301
- CF025-0198I lager: 422
Di - Invändig diameter (mm) 11,00De - Utvändig diameter (mm) 15,50Fn - Maximal belastning vid Ln (N) 8,80t - Bandtjocklek (mm) 0,15W - Bandbredd (mm) 12,70S1 - Utdrag (mm) 557,00Livslängd antal cyclus - (Stk.) 4.000,00hm - Hål for montering (mm) 5,00Material Rostfri 301
- CF022-0112I lager: 209
Di - Invändig diameter (mm) 13,00De - Utvändig diameter (mm) 16,50Fn - Maximal belastning vid Ln (N) 4,98t - Bandtjocklek (mm) 0,15W - Bandbredd (mm) 9,40S1 - Utdrag (mm) 457,00Livslängd antal cyclus - (Stk.) 4.000,00hm - Hål for montering (mm) 3,30Material Rostfri 301
Material
Rostfri band Type 301
Arbetstemperatur -200 ºC till +200 ºC
Toleranser
Di Invändig diameter: +/- 15%
De Utvändig diameter: +/- 15%
Fn Max kraft: +/- 20% mätt i utåtgående rörelse.
Karakteristik
Denna typ av konstantkraftfjädrar är tillverkad i rostfritt band (typ 301), och fjädern har en någorlunda konstant kraft över hela utdragningen. Det är skillnad på kraften när den mäts, beroende på om den mäts i bandets utåtgående rörelse eller inåtgående rörelse. Det rekommenderas att det förblir minst 1 1/2 varv av fjädern tillbaka på axeln vid fullt utdrag.
