Koniska Tryckfjädrar
Koniska tryckfjädrar i rostfritt fjäderstål
Beställ måndag-torsdag före kl. 15.30 och fredag före kl. 14.45. Vi skickar då samma dag med förväntad leverans inom 2-7 dagar. Detta gäller för alla lagerförda koniska tryckfjädrar
Se mängdrabatter och priser genom att klicka på korgen vid den önskade varan.
Kan du inte hitta fram till rätt storlek eller kraft på den koniska tryckfjädern som du saknar kan vi specialtillverka koniska tryckfjädrar i önskade mått och mängder. Kontakta oss för att höra mer.
Vi har över 100 olika dimensioner av koniska tryckfjädrar på lager. Genom att använda våra sorteringsslider kan du enkelt och snabbt hitta fram till den koniska tryckfjäder som du ska använda.
Utformningen på de koniska tryckfjädrarna ger större rörelse och stabilitet än "normala" tryckfjädrar. Därför är koniska tryckfjädrar lämpliga för användning där stabilitet och en kort sammanpressad längd är viktigt.

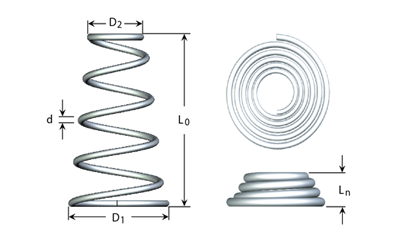

| Visa priser - Lägg i kundvagn | Material | d Tråd (mm) |
D1 Utvändig dia. stora änden (mm) |
D2 Utvändig diameter lilla änden (mm) |
L0 Obelastad längd (mm) |
Ln Max belastad längd (mm) |
Sn Maximal fjädringslängd (mm) |
Fn Maximal belastning vid Ln (N) |
R Fjäderkonstant (N/mm) |
Artikel nummer | Stock | Teknisk ritning | Läs mer | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rostfri 302 | 0,66 | 15,24 | 7,92 | 31,75 | 1,32 | 30,43 | 8,54 | 0,28 | A600-026-125 |
|
|
||||
| Rostfri 302 | 0,66 | 15,24 | 8,71 | 25,40 | 1,32 | 24,08 | 7,03 | 0,29 | A600-026-100 |
|
|
||||
| Rostfri 302 | 0,66 | 15,24 | 9,53 | 19,05 | 1,32 | 17,73 | 6,05 | 0,34 | A600-026-075 |
|
|
||||
| Rostfri 302 | 0,74 | 9,00 | 3,18 | 6,35 | 1,48 | 4,87 | 23,53 | 4,83 | A360-029-025 |
|
|
||||
| Rostfri 302 | 0,74 | 10,67 | 3,96 | 9,53 | 1,48 | 8,05 | 18,82 | 2,34 | A420-029-037 |
|
|
||||
| Rostfri 302 | 0,74 | 10,67 | 4,75 | 7,92 | 1,48 | 6,44 | 16,37 | 2,54 | A420-029-031 |
|
|
||||
| Rostfri 302 | 0,74 | 10,67 | 5,54 | 6,35 | 1,48 | 4,87 | 13,97 | 2,87 | A420-029-025 |
|
|
||||
| Rostfri 302 | 0,74 | 12,19 | 4,75 | 15,88 | 1,48 | 14,40 | 17,35 | 1,20 | A480-029-062 |
|
|
||||
| Rostfri 302 | 0,74 | 12,19 | 5,54 | 12,70 | 1,48 | 11,22 | 15,12 | 1,35 | A480-029-050 |
|
|
||||
| Rostfri 302 | 0,74 | 12,19 | 6,35 | 9,53 | 1,48 | 8,05 | 12,01 | 1,49 | A480-029-037 |
|
|
- A600-026-125I lager: 795
Material Rostfri 302d - Tråd (mm) 0,66D1 - Utvändig dia. stora änden (mm) 15,24D2 - Utvändig diameter lilla änden (mm) 7,92L0 - Obelastad längd (mm) 31,75Ln - Max belastad längd (mm) 1,32Sn - Maximal fjädringslängd (mm) 30,43Fn - Maximal belastning vid Ln (N) 8,54R - Fjäderkonstant (N/mm) 0,28
- A600-026-100I lager: 1 122
Material Rostfri 302d - Tråd (mm) 0,66D1 - Utvändig dia. stora änden (mm) 15,24D2 - Utvändig diameter lilla änden (mm) 8,71L0 - Obelastad längd (mm) 25,40Ln - Max belastad längd (mm) 1,32Sn - Maximal fjädringslängd (mm) 24,08Fn - Maximal belastning vid Ln (N) 7,03R - Fjäderkonstant (N/mm) 0,29
- A600-026-075I lager: 2 640
Material Rostfri 302d - Tråd (mm) 0,66D1 - Utvändig dia. stora änden (mm) 15,24D2 - Utvändig diameter lilla änden (mm) 9,53L0 - Obelastad längd (mm) 19,05Ln - Max belastad längd (mm) 1,32Sn - Maximal fjädringslängd (mm) 17,73Fn - Maximal belastning vid Ln (N) 6,05R - Fjäderkonstant (N/mm) 0,34
- A360-029-025I lager: 2 607
Material Rostfri 302d - Tråd (mm) 0,74D1 - Utvändig dia. stora änden (mm) 9,00D2 - Utvändig diameter lilla änden (mm) 3,18L0 - Obelastad längd (mm) 6,35Ln - Max belastad längd (mm) 1,48Sn - Maximal fjädringslängd (mm) 4,87Fn - Maximal belastning vid Ln (N) 23,53R - Fjäderkonstant (N/mm) 4,83
- A420-029-037I lager: 1 575
Material Rostfri 302d - Tråd (mm) 0,74D1 - Utvändig dia. stora änden (mm) 10,67D2 - Utvändig diameter lilla änden (mm) 3,96L0 - Obelastad längd (mm) 9,53Ln - Max belastad längd (mm) 1,48Sn - Maximal fjädringslängd (mm) 8,05Fn - Maximal belastning vid Ln (N) 18,82R - Fjäderkonstant (N/mm) 2,34
- A420-029-031I lager: 264
Material Rostfri 302d - Tråd (mm) 0,74D1 - Utvändig dia. stora änden (mm) 10,67D2 - Utvändig diameter lilla änden (mm) 4,75L0 - Obelastad längd (mm) 7,92Ln - Max belastad längd (mm) 1,48Sn - Maximal fjädringslängd (mm) 6,44Fn - Maximal belastning vid Ln (N) 16,37R - Fjäderkonstant (N/mm) 2,54
- A420-029-025I lager: 413
Material Rostfri 302d - Tråd (mm) 0,74D1 - Utvändig dia. stora änden (mm) 10,67D2 - Utvändig diameter lilla änden (mm) 5,54L0 - Obelastad längd (mm) 6,35Ln - Max belastad längd (mm) 1,48Sn - Maximal fjädringslängd (mm) 4,87Fn - Maximal belastning vid Ln (N) 13,97R - Fjäderkonstant (N/mm) 2,87
- A480-029-062I lager: 242
Material Rostfri 302d - Tråd (mm) 0,74D1 - Utvändig dia. stora änden (mm) 12,19D2 - Utvändig diameter lilla änden (mm) 4,75L0 - Obelastad längd (mm) 15,88Ln - Max belastad längd (mm) 1,48Sn - Maximal fjädringslängd (mm) 14,40Fn - Maximal belastning vid Ln (N) 17,35R - Fjäderkonstant (N/mm) 1,20
- A480-029-050I lager: 291
Material Rostfri 302d - Tråd (mm) 0,74D1 - Utvändig dia. stora änden (mm) 12,19D2 - Utvändig diameter lilla änden (mm) 5,54L0 - Obelastad längd (mm) 12,70Ln - Max belastad längd (mm) 1,48Sn - Maximal fjädringslängd (mm) 11,22Fn - Maximal belastning vid Ln (N) 15,12R - Fjäderkonstant (N/mm) 1,35
- A480-029-037I lager: 1 610
Material Rostfri 302d - Tråd (mm) 0,74D1 - Utvändig dia. stora änden (mm) 12,19D2 - Utvändig diameter lilla änden (mm) 6,35L0 - Obelastad längd (mm) 9,53Ln - Max belastad längd (mm) 1,48Sn - Maximal fjädringslängd (mm) 8,05Fn - Maximal belastning vid Ln (N) 12,01R - Fjäderkonstant (N/mm) 1,49
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 EN Norm 10270-3
Arbetstemperatur mellan -200 ºC och +250 ºC
Fjäderkonstant ( r ): +/- 10 %
Fri längd (L0): +/- 0,635 mm: +/- 0,635 mm
Max. kraft (Fn): endast som referens
Diameter D1 & D2: upp till 6,096 mm: 0,127 mm
Diameter D1 & D2: upp till 12,7 mm: 0,2032 mm
Diameter D1 & D2: upp till 25,4 mm: 0,381 mm
Önskar du datablad i pdf eller 3d-cad-ritning av fjäder i .step, .iges eller .sat-format kan du hämta dem gratis genom att trycka på 3d-cad-symbolen vid varunummer i tabellen.
Ändarna är nedlagda utan slip.
Normalt höger. Kraft och användning påverkas inte av lindningsriktning.: Koniska standardtryckfjädrar är inte definierade med en specifik lindningsriktning. Beroende på produktionen kan fjädrarna vara tillverkade som antingen höger- eller vänsterlindade.
Livstiden på en fjäder är generellt mycket svår att definiera. Otroligt många parametrar spelar in och det är därför omöjligt att definiera en livslängd.
Parametrar som har stor påverkan på livstid är bl.a.:
Montering, monteringssätt, antal rörelser, vibrationer, chockpåverkan, vridning, rörelselängd, icke-axiell rörelse, temperatur, slitage mot andra ytor, användningsmiljö, ev. rengöringsmedel, sidledspåverkan osv.
En konisk tryckfjäder bör alltid dimensioneras så att den levererar önskad rörelse och kraft vid så liten utnyttjandegrad som möjligt. Detta ger fjädern längsta möjliga livslängd.
Belastas fjädern maximalt eller utöver det maximala får den kort livslängd och kan få permanenta deformationer.
Därför rekommenderar vi att man inte utnyttjar mer än 75 % av de koniska fjädrarnas maximala rörelse (Sn).
Beroende på belastning och rörelse sätter sig de koniska tryckfjädrarna mer eller mindre.
Koniska tryckfjädrar kan leverera en rörelse helt ned till en höjd (Ln) på ca 2 x trådtjockleken (d). Detta rekommenderas dock inte på grund av reducerad livslängd.
Tryck en konisk tryckfjäder ihop till sin maximalt belastade längd (Ln) sätter sig fjädern markant. Den kommer därmed inte tillbaka till den ursprungliga längden (L0).
