Gummibälg
Beställ måndag-torsdag före kl. 15.30 och fredag före kl. 14.45. Vi skickar då samma dag med förväntad leverans inom 2-4 dagar. Detta gäller för alla lagerförda gummibälgar.
Se mängdrabatter och priser genom att klicka på korgen vid den önskade varan.
Med sorteringssliderna nedan navigerar du enkelt och snabbt.
En gummibälg kan monteras på våra gasfjädrar och ser till att kolvstången är skyddad mot föroreningar och smuts. Detta skydd förlänger gasfjäderns livslängd. Gummibälgens ena ände spänns fast över cylindern och den andra änden sätts fast på kolvstången just under gängan. Gasfjädern kan fortfarande röra sig obehindrat och slaglängden reduceras minimalt med det avstånd som gummit är monterat på kolvstången. Gummibälgarna tål UV-ljus, olja och kan användas i alla typer av miljöer.

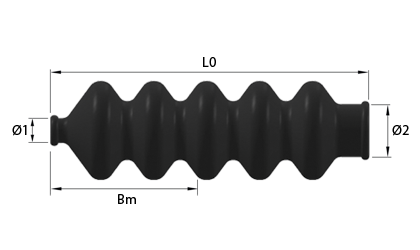

| Visa priser - Lägg i kundvagn | Ø1 Kolvstångsdiameter (mm) |
Ø2 Cylinderdiameter (mm) |
L0 Obelastad längd (mm) |
Sn Maximal fjädringslängd (mm) |
Bm Belastad längd (mm) |
Passar till slaglängd | Material | Artikel nummer | Stock | Teknisk ritning | Läs mer | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6,00 | 15,00 | 160,00 | 100,00 | 69,00 |
50mm 60mm 73mm 75mm 80mm 90mm 100mm |
NBR | BEL-6-100 |
|
|
||||
| 6,00 | 15,00 | 265,00 | 200,00 | 97,00 |
120mm 140mm 150mm 170mm 180mm 200mm |
NBR | BEL-6-200 |
|
|
||||
| 6,00 | 15,00 | 80,00 | 40,00 | 40,00 |
20mm 40mm |
NBR | BEL-6-50 |
|
|
||||
| 8,00 | 18,00 | 306,00 | 200,00 | 130,00 |
140mm 150mm 160mm 170mm 180mm 200mm |
NBR | BEL-8-180 |
|
|
||||
| 8,00 | 18,00 | 375,00 | 250,00 | 150,00 |
220mm 250mm |
NBR | BEL-8-250 |
|
|
||||
| 8,00 | 18,00 | 96,00 | 60,00 | 48,00 |
50mm 60mm |
NBR | BEL-8-60 |
|
|
||||
| 8,00 | 18,00 | 180,00 | 120,00 | 76,00 |
75mm 80mm 90mm 95mm 100mm 120mm |
NBR | BEL-8-120 |
|
|
||||
| 10,00 | 22,00 | 245,00 | 150,00 | 103,00 |
100mm 150mm |
NBR | BEL-10-150 |
|
|
||||
| 10,00 | 22,00 | 365,00 | 250,00 | 140,00 |
200mm 250mm |
NBR | BEL-10-250 |
|
|
||||
| 10,00 | 22,00 | 550,00 | 400,00 | 180,00 |
290mm 300mm 350mm 400mm |
NBR | BEL-10-400 |
|
|
- BEL-6-100I lager: 232
Ø1 - Kolvstångsdiameter (mm) 6,00Ø2 - Cylinderdiameter (mm) 15,00L0 - Obelastad längd (mm) 160,00Sn - Maximal fjädringslängd (mm) 100,00Bm - Belastad längd (mm) 69,00Passar till slaglängd 50mm
60mm
73mm
75mm
80mm
90mm
100mmMaterial NBR - BEL-6-200I lager: 287
Ø1 - Kolvstångsdiameter (mm) 6,00Ø2 - Cylinderdiameter (mm) 15,00L0 - Obelastad längd (mm) 265,00Sn - Maximal fjädringslängd (mm) 200,00Bm - Belastad längd (mm) 97,00Passar till slaglängd 120mm
140mm
150mm
170mm
180mm
200mmMaterial NBR - BEL-6-50I lager: 888
Ø1 - Kolvstångsdiameter (mm) 6,00Ø2 - Cylinderdiameter (mm) 15,00L0 - Obelastad längd (mm) 80,00Sn - Maximal fjädringslängd (mm) 40,00Bm - Belastad längd (mm) 40,00Passar till slaglängd 20mm
40mmMaterial NBR - BEL-8-180I lager: 338
Ø1 - Kolvstångsdiameter (mm) 8,00Ø2 - Cylinderdiameter (mm) 18,00L0 - Obelastad längd (mm) 306,00Sn - Maximal fjädringslängd (mm) 200,00Bm - Belastad längd (mm) 130,00Passar till slaglängd 140mm
150mm
160mm
170mm
180mm
200mmMaterial NBR - BEL-8-250I lager: 129
Ø1 - Kolvstångsdiameter (mm) 8,00Ø2 - Cylinderdiameter (mm) 18,00L0 - Obelastad längd (mm) 375,00Sn - Maximal fjädringslängd (mm) 250,00Bm - Belastad längd (mm) 150,00Passar till slaglängd 220mm
250mmMaterial NBR - BEL-8-60I lager: 313
Ø1 - Kolvstångsdiameter (mm) 8,00Ø2 - Cylinderdiameter (mm) 18,00L0 - Obelastad längd (mm) 96,00Sn - Maximal fjädringslängd (mm) 60,00Bm - Belastad längd (mm) 48,00Passar till slaglängd 50mm
60mmMaterial NBR - BEL-8-120I lager: 133
Ø1 - Kolvstångsdiameter (mm) 8,00Ø2 - Cylinderdiameter (mm) 18,00L0 - Obelastad längd (mm) 180,00Sn - Maximal fjädringslängd (mm) 120,00Bm - Belastad längd (mm) 76,00Passar till slaglängd 75mm
80mm
90mm
95mm
100mm
120mmMaterial NBR - BEL-10-150I lager: 385
Ø1 - Kolvstångsdiameter (mm) 10,00Ø2 - Cylinderdiameter (mm) 22,00L0 - Obelastad längd (mm) 245,00Sn - Maximal fjädringslängd (mm) 150,00Bm - Belastad längd (mm) 103,00Passar till slaglängd 100mm
150mmMaterial NBR - BEL-10-250I lager: 445
Ø1 - Kolvstångsdiameter (mm) 10,00Ø2 - Cylinderdiameter (mm) 22,00L0 - Obelastad längd (mm) 365,00Sn - Maximal fjädringslängd (mm) 250,00Bm - Belastad längd (mm) 140,00Passar till slaglängd 200mm
250mmMaterial NBR - BEL-10-400I lager: 286
Ø1 - Kolvstångsdiameter (mm) 10,00Ø2 - Cylinderdiameter (mm) 22,00L0 - Obelastad längd (mm) 550,00Sn - Maximal fjädringslängd (mm) 400,00Bm - Belastad längd (mm) 180,00Passar till slaglängd 290mm
300mm
350mm
400mmMaterial NBR
Gummibälgar är tillverkade i NBR-gummi som är UV-, salt- och oljebeständigt.
Teoretisk användningstemperatur mellan -20 grader till +60 grader.
L0-måttet (obelastad längd) är endast vägledande. Gummibälgen, i sin konstruktion, kan dras och pressas och kan därmed ändra längd.
Variationer på Lo-längden har ingen påverkan på bälgens användbarhet.
Bälgen bör inte skrapa/pressa mot annat ämne, eftersom bälgen då slits sönder.
När bälgen monteras ska man använda längden på den sammanpressade bälgen. Denna längd hittar du i vår tabell (Bm)
Bälg ska monteras innan fästen monteras på kolvstången.
Bälgarna är primärt konstruerade till gasfjädrar med gänga, men de kan också monteras på gasfjädrar med påsvetsade öglor.
Bälgen ska monteras på cylindern X antal mm (Bm) från cylinderänden där kolvstången kommer ut.
- Det sätts ett streck på cylindern X antal mm (Bm) från cylinderänden där kolvstången kommer ut.
- Bälgen förs med den största diametern ned över kolvstången och över cylindern fram till strecket.
- Bälgen sätts fast på det sista gummistycket med medföljande remsor på cylindern.
- Bälgen sätts fast på kolvstången med medföljande remsor på det sista gummistycket när änden av gummit är precis under gängan.
- Klipp av resterande längd på remsorna.
