Kurvade fjäderbrickor
Kurvade fjäderbrickor används där ett axiellt spel ska utjämnas. Detta kan vara utjämning av mindre spel med relativt lätt belastning.
Handla enligt
Shopping alternativ

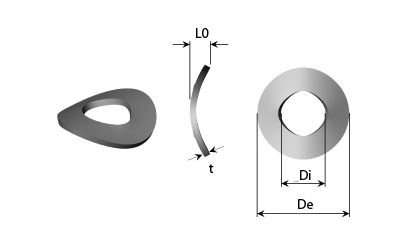

| Visa priser - Lägg i kundvagn | Material | De Utvändig diameter (mm) |
Di Invändig diameter (mm) |
h max Maximum höjd (mm) |
h min Minimum höjd (mm) |
s Tjocklek (mm) |
Artikel nummer | Stock | Teknisk ritning | Läs mer | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fjäderstål | 4,00 | 1,80 | 0,90 | 0,45 | 0,25 | 62030 |
|
|
||||
| Fjäderstål | 4,50 | 2,20 | 1,00 | 0,50 | 0,30 | 62040 |
|
|
||||
| Fjäderstål | 5,00 | 2,50 | 1,00 | 0,50 | 0,30 | 62050 |
|
|
||||
| Fjäderstål | 5,50 | 2,80 | 1,10 | 0,55 | 0,30 | 62060 |
|
|
||||
| Fjäderstål | 6,00 | 3,20 | 1,30 | 0,65 | 0,40 | 62070 |
|
|
||||
| Fjäderstål | 7,00 | 3,70 | 1,40 | 0,70 | 0,40 | 62080 |
|
|
||||
| Fjäderstål | 8,00 | 4,30 | 1,60 | 0,80 | 0,50 | 62090 |
|
|
||||
| Fjäderstål | 10,00 | 5,30 | 1,80 | 0,90 | 0,50 | 62100 |
|
|
||||
| Fjäderstål | 11,00 | 6,40 | 2,20 | 1,10 | 0,50 | 62110 |
|
|
||||
| Fjäderstål | 12,00 | 7,40 | 2,40 | 1,00 | 0,50 | 62120 |
|
|
- 62030I lager: 608
Material FjäderstålDe - Utvändig diameter (mm) 4,00Di - Invändig diameter (mm) 1,80h max - Maximum höjd (mm) 0,90h min - Minimum höjd (mm) 0,45s - Tjocklek (mm) 0,25
- 62040I lager: 2 315
Material FjäderstålDe - Utvändig diameter (mm) 4,50Di - Invändig diameter (mm) 2,20h max - Maximum höjd (mm) 1,00h min - Minimum höjd (mm) 0,50s - Tjocklek (mm) 0,30
- 62050I lager: 564
Material FjäderstålDe - Utvändig diameter (mm) 5,00Di - Invändig diameter (mm) 2,50h max - Maximum höjd (mm) 1,00h min - Minimum höjd (mm) 0,50s - Tjocklek (mm) 0,30
- 62060I lager: 780
Material FjäderstålDe - Utvändig diameter (mm) 5,50Di - Invändig diameter (mm) 2,80h max - Maximum höjd (mm) 1,10h min - Minimum höjd (mm) 0,55s - Tjocklek (mm) 0,30
- 62070I lager: 8 469
Material FjäderstålDe - Utvändig diameter (mm) 6,00Di - Invändig diameter (mm) 3,20h max - Maximum höjd (mm) 1,30h min - Minimum höjd (mm) 0,65s - Tjocklek (mm) 0,40
- 62080I lager: 440
Material FjäderstålDe - Utvändig diameter (mm) 7,00Di - Invändig diameter (mm) 3,70h max - Maximum höjd (mm) 1,40h min - Minimum höjd (mm) 0,70s - Tjocklek (mm) 0,40
- 62090I lager: 145
Material FjäderstålDe - Utvändig diameter (mm) 8,00Di - Invändig diameter (mm) 4,30h max - Maximum höjd (mm) 1,60h min - Minimum höjd (mm) 0,80s - Tjocklek (mm) 0,50
- 62100I lager: 1 093
Material FjäderstålDe - Utvändig diameter (mm) 10,00Di - Invändig diameter (mm) 5,30h max - Maximum höjd (mm) 1,80h min - Minimum höjd (mm) 0,90s - Tjocklek (mm) 0,50
- 62110I lager: 1 881
Material FjäderstålDe - Utvändig diameter (mm) 11,00Di - Invändig diameter (mm) 6,40h max - Maximum höjd (mm) 2,20h min - Minimum höjd (mm) 1,10s - Tjocklek (mm) 0,50
- 62120I lager: 500
Material FjäderstålDe - Utvändig diameter (mm) 12,00Di - Invändig diameter (mm) 7,40h max - Maximum höjd (mm) 2,40h min - Minimum höjd (mm) 1,00s - Tjocklek (mm) 0,50
Material
DIN 17222 - C 75 - WERKSTOFF NR. 1.0605
Karakteristik
Kurvade fjäderbrickor används för att utjämna ett axiellt spel. Det kan exempelvis röra sig om utjämning av mindre spel med relativt lätt belastning. - Samtliga dimensioner har 1 "kurva". Kurvbrickor som har 1 "kurva" kan tryckas plana utan att brickan sätter sig, med försämrad kraft som följd. Vi rekommenderar emellertid att rätt dimension väljs för att fjädringsdjupet ska bli så litet som möjligt.
Yta
De 4 minsta dim. är fosfaterade och inoljade. Resten av dim. är galvaniserade 9-12 my.
