3 vågade fjäderbrickor

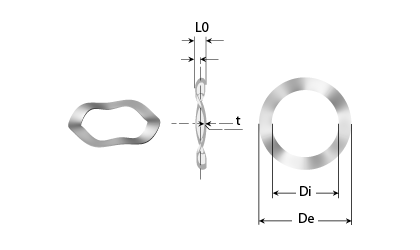

3 vågformade fjäderbrickor används för att minska axiellt spel vid t.ex. kullager eller andra ställen där begränsad fjäderrörelse krävs. De 3 minsta dimensionerna har 2 brickor och resten har 3 brickor.
Lagernummer som slutar på "R" är i rostfritt utförande.
64-70056-description
Fjäderstål
64-70015-description
Rostfri 302
Handla enligt
Shopping alternativ
| Visa priser - Lägg i kundvagn | Material | De Utvändig diameter (mm) |
Di Invändig diameter (mm) |
t Tjocklek (mm) |
L0 Obelastad längd (mm) |
L1 Belastad höjd (mm) |
F Medelkraft |
Antal våg (Stk.) |
Artikel nummer | Stock | Teknisk ritning | Läs mer | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rostfri 302 | 4,65 | 3,40 | 0,09 | 0,58 | 0,30 | 1,70 | 2,00 | W61300R |
|
|
||||
| Rostfri 302 | 6,15 | 4,92 | 0,14 | 0,76 | 0,38 | 3,30 | 2,00 | W61310R |
|
|
||||
| Rostfri 302 | 7,75 | 6,17 | 0,17 | 0,76 | 0,38 | 3,30 | 2,00 | W61320R |
|
|
||||
| Fjäderstål | 9,32 | 6,73 | 0,15 | 0,76 | 0,38 | 13,40 | 3,00 | W61330 |
|
|
||||
| Rostfri 302 | 9,32 | 6,73 | 0,15 | 0,76 | 0,38 | 13,40 | 3,00 | W61340R |
|
|
||||
| Fjäderstål | 12,29 | 10,08 | 0,23 | 0,74 | 0,51 | 17,80 | 3,00 | W61350 |
|
|
||||
| Fjäderstål | 12,50 | 8,89 | 0,18 | 0,89 | 0,51 | 17,80 | 3,00 | W61360 |
|
|
||||
| Rostfri 302 | 12,50 | 8,89 | 0,18 | 0,89 | 0,51 | 17,80 | 3,00 | W61370R |
|
|
||||
| Fjäderstål | 15,44 | 11,66 | 0,20 | 0,94 | 0,64 | 17,80 | 3,00 | W61380 |
|
|
||||
| Fjäderstål | 15,70 | 11,18 | 0,20 | 1,02 | 0,64 | 17,80 | 3,00 | W61390 |
|
|
- W61300RI lager: 2 889
Material Rostfri 302De - Utvändig diameter (mm) 4,65Di - Invändig diameter (mm) 3,40t - Tjocklek (mm) 0,09L0 - Obelastad längd (mm) 0,58L1 - Belastad höjd (mm) 0,30F - Medelkraft 1,70Antal våg - (Stk.) 2,00
- W61310RI lager: 4 197
Material Rostfri 302De - Utvändig diameter (mm) 6,15Di - Invändig diameter (mm) 4,92t - Tjocklek (mm) 0,14L0 - Obelastad längd (mm) 0,76L1 - Belastad höjd (mm) 0,38F - Medelkraft 3,30Antal våg - (Stk.) 2,00
- W61320RI lager: 486
Material Rostfri 302De - Utvändig diameter (mm) 7,75Di - Invändig diameter (mm) 6,17t - Tjocklek (mm) 0,17L0 - Obelastad längd (mm) 0,76L1 - Belastad höjd (mm) 0,38F - Medelkraft 3,30Antal våg - (Stk.) 2,00
- W61330I lager: 1 184
Material FjäderstålDe - Utvändig diameter (mm) 9,32Di - Invändig diameter (mm) 6,73t - Tjocklek (mm) 0,15L0 - Obelastad längd (mm) 0,76L1 - Belastad höjd (mm) 0,38F - Medelkraft 13,40Antal våg - (Stk.) 3,00
- W61340RI lager: 877
Material Rostfri 302De - Utvändig diameter (mm) 9,32Di - Invändig diameter (mm) 6,73t - Tjocklek (mm) 0,15L0 - Obelastad längd (mm) 0,76L1 - Belastad höjd (mm) 0,38F - Medelkraft 13,40Antal våg - (Stk.) 3,00
- W61350I lager: 23 010
Material FjäderstålDe - Utvändig diameter (mm) 12,29Di - Invändig diameter (mm) 10,08t - Tjocklek (mm) 0,23L0 - Obelastad längd (mm) 0,74L1 - Belastad höjd (mm) 0,51F - Medelkraft 17,80Antal våg - (Stk.) 3,00
- W61360I lager: 1 140
Material FjäderstålDe - Utvändig diameter (mm) 12,50Di - Invändig diameter (mm) 8,89t - Tjocklek (mm) 0,18L0 - Obelastad längd (mm) 0,89L1 - Belastad höjd (mm) 0,51F - Medelkraft 17,80Antal våg - (Stk.) 3,00
- W61370RI lager: 7 294
Material Rostfri 302De - Utvändig diameter (mm) 12,50Di - Invändig diameter (mm) 8,89t - Tjocklek (mm) 0,18L0 - Obelastad längd (mm) 0,89L1 - Belastad höjd (mm) 0,51F - Medelkraft 17,80Antal våg - (Stk.) 3,00
- W61380I lager: 581
Material FjäderstålDe - Utvändig diameter (mm) 15,44Di - Invändig diameter (mm) 11,66t - Tjocklek (mm) 0,20L0 - Obelastad längd (mm) 0,94L1 - Belastad höjd (mm) 0,64F - Medelkraft 17,80Antal våg - (Stk.) 3,00
- W61390I lager: 3 066
Material FjäderstålDe - Utvändig diameter (mm) 15,70Di - Invändig diameter (mm) 11,18t - Tjocklek (mm) 0,20L0 - Obelastad längd (mm) 1,02L1 - Belastad höjd (mm) 0,64F - Medelkraft 17,80Antal våg - (Stk.) 3,00
Material
Rostfri: WERKSTOFF NR. 1.4310 - Lagernummer som slutar på "R" är i rostfritt utförande.
Fjäderstål: Ck67 WERKSTOFF NR. 1.1231
Karakteristik
3 vågformade fjäderbrickor används för att minska axiellt spel vid t.ex. kullager eller andra ställen där begränsad fjäderrörelse krävs. De 3 minsta dimensionerna har 2 brickor och resten har 3 brickor.
