Gasfjäder svetsade öglar
Beställ måndag-torsdag före kl. 15.30 och fredag före kl. 14.45. Vi skickar då samma dag med förväntad leverans inom 2-7 dagar. Detta gäller för alla lagerförda gasfjädrar med svetsade öglor
Se mängdrabatter och priser genom att klicka på korgen vid den önskade varan.
Med sorteringssliderna nedan navigerar du enkelt och snabbt.
Denna serie gasfjädrar levereras med öglorna påsvetsade. De kan därför inte bytas med andra fästen.
Våra gasfjädrar med svetsade öglor fungerar på samma sätt som våra vanliga tryckgasfjädrar. I obelastat tillstånd är kolvstången ute ur cylindern. När man trycker in kolvstången i cylindern ges motstånd. Gasfjädern ska inte oljas in och är därmed underhållsfri.
Själva cylindern är tillverkad av vanligt stål och svartmålad. Kolvstången har fått en nitritbehandling som ger måttligt rostskydd. Vi rekommenderar dock inte att dessa fjädrar används i fuktig miljö.
Vi har inte rostfria gasfjädrar med svetsade öglor i vårt sortiment. Vi rekommenderar i stället våra rostfria gasfjädrar med gängor och tillhörande fästen. Se sortimentet här.

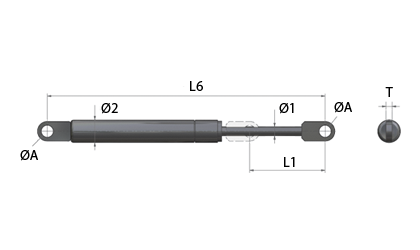

- BE-6-20-50I lager: 550Material Svartmålat stålØ1 - Kolvstångsdiameter (mm) 6,00Ø2 - Cylinderdiameter (mm) 15,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00L6 - Total lgd. hålcentrum till hålcentrum (mm) 106,00F - Kraft (N) 50,00K - Kraft kvotient 1,30T - Ögletjocklek (mm) 3,00ØA - Monterings hål (mm) 6,10
- BE-6-20-50-TI lager: 27Material Svartmålat stålØ1 - Kolvstångsdiameter (mm) 6,00Ø2 - Cylinderdiameter (mm) 15,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00L6 - Total lgd. hålcentrum till hålcentrum (mm) 106,00F - Kraft (N) 50,00K - Kraft kvotient 1,30T - Ögletjocklek (mm) 3,00ØA - Monterings hål (mm) 6,10
- BE-6-20-75I lager: 554Material Svartmålat stålØ1 - Kolvstångsdiameter (mm) 6,00Ø2 - Cylinderdiameter (mm) 15,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00L6 - Total lgd. hålcentrum till hålcentrum (mm) 106,00F - Kraft (N) 75,00K - Kraft kvotient 1,30T - Ögletjocklek (mm) 3,00ØA - Monterings hål (mm) 6,10
- BE-6-20-75-TI lager: 36Material Svartmålat stålØ1 - Kolvstångsdiameter (mm) 6,00Ø2 - Cylinderdiameter (mm) 15,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00L6 - Total lgd. hålcentrum till hålcentrum (mm) 106,00F - Kraft (N) 75,00K - Kraft kvotient 1,30T - Ögletjocklek (mm) 3,00ØA - Monterings hål (mm) 6,10
- BE-6-20-100I lager: 360Material Svartmålat stålØ1 - Kolvstångsdiameter (mm) 6,00Ø2 - Cylinderdiameter (mm) 15,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00L6 - Total lgd. hålcentrum till hålcentrum (mm) 106,00F - Kraft (N) 100,00K - Kraft kvotient 1,30T - Ögletjocklek (mm) 3,00ØA - Monterings hål (mm) 6,10
- BE-6-20-100-TI lager: 36Material Svartmålat stålØ1 - Kolvstångsdiameter (mm) 6,00Ø2 - Cylinderdiameter (mm) 15,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00L6 - Total lgd. hålcentrum till hålcentrum (mm) 106,00F - Kraft (N) 100,00K - Kraft kvotient 1,30T - Ögletjocklek (mm) 3,00ØA - Monterings hål (mm) 6,10
- BE-6-20-125-TI lager: 36Material Svartmålat stålØ1 - Kolvstångsdiameter (mm) 6,00Ø2 - Cylinderdiameter (mm) 15,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00L6 - Total lgd. hålcentrum till hålcentrum (mm) 106,00F - Kraft (N) 125,00K - Kraft kvotient 1,30T - Ögletjocklek (mm) 3,00ØA - Monterings hål (mm) 6,10
- BE-6-20-125I lager: 560Material Svartmålat stålØ1 - Kolvstångsdiameter (mm) 6,00Ø2 - Cylinderdiameter (mm) 15,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00L6 - Total lgd. hålcentrum till hålcentrum (mm) 106,00F - Kraft (N) 125,00K - Kraft kvotient 1,30T - Ögletjocklek (mm) 3,00ØA - Monterings hål (mm) 6,10
- BE-6-20-150-TI lager: 31Material Svartmålat stålØ1 - Kolvstångsdiameter (mm) 6,00Ø2 - Cylinderdiameter (mm) 15,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00L6 - Total lgd. hålcentrum till hålcentrum (mm) 106,00F - Kraft (N) 150,00K - Kraft kvotient 1,30T - Ögletjocklek (mm) 3,00ØA - Monterings hål (mm) 6,10
- BE-6-20-150I lager: 558Material Svartmålat stålØ1 - Kolvstångsdiameter (mm) 6,00Ø2 - Cylinderdiameter (mm) 15,00L1 - Slaglängd (mm) (+/- 2 mm) 20,00L6 - Total lgd. hålcentrum till hålcentrum (mm) 106,00F - Kraft (N) 150,00K - Kraft kvotient 1,30T - Ögletjocklek (mm) 3,00ØA - Monterings hål (mm) 6,10
Cylinder och kolvstång:
Cylinder: Svetsade kallformade rör EN 10305-3 ST37 / S14
Kolvstång: C35R
Cylindern är målad med en halvblank svart färg och kolvstången har fått en plasmanitritbehandling som gör ytan mycket slitstark och ger måttligt rostskydd. Behandlingen kan dock inte ersätta en definitiv rostfri gasfjäder.
Olja: Oljan är en vanlig smörjolja men är inte godkänd för livsmedelsanvändning.
Gas: Kväve N2 Std. Atmosfärisk luft innehåller 78,09 % kväve och är grunden för produktionen av kväve som framställs vid destillation av flytande luft. Kväve är luktfritt, färglöst, ogiftigt, obrännbart.
Total längd (L6): +/- 3 mm
Slagläng (L1): +/- 2 mm
Kraft (F): +/- 10 %
Önskar du datablad i pdf eller 3d-cad-ritning av fjäder i .step, .iges eller .sat-format kan du hämta dem gratis genom att trycka på 3d-cad-symbolen vid varunummer i tabellen.
Gasfjädrar i Sodemann Industrifjedre A/S-sortimentet är definierade utifrån tjockleken på kolvstången, slaglängden samt kraften i N.
Kraftkvoten är ett beräkningsvärde som anger kraftökning/kraftminskning mellan 2 punkter

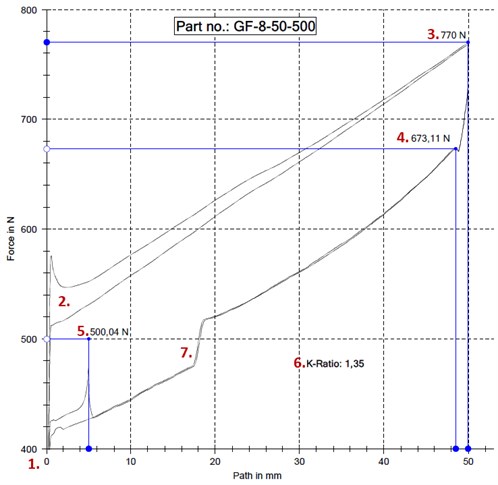

Kraften i en tryckgasfjäder minskas ju mer den trycks ihop, dvs. när kolvstången trycks in i cylindern. Detta beror på att gasen i cylindern pressas ihop mer och mer på grund av förändringar av deplacement inuti cylindern. Därmed ökar trycket, vilket resulterar i axial kraft som kolstången pressar.
- Kraft vid obelastad längd. När fjädern är obelastad ger den inga krafter.
- Kraft vid start På grund av en kombination av friktionskraft tillagd X antal N frambringad av trycket i cylindern ser man tydligt på kurvan att kraften stiger relativt mycket direkt när en gasfjäder trycks ihop. När friktion har övervunnits faller kurvan. Om fjädern har vilat en tid kan det åter kräva extra krafter för att aktivera gasfjädern. I nedanstående exempel kan man se skillnaden mellan den första gången och den andra gången gasfjädern trycks ihop. Används gasfjädern regelbundet lägger sig kraftkurvan upp mot den nedersta kurvan. En gasfjäder som vilar en tid lägger sig närmare upp mot den översta kurvan.
- Maximal kraft vid ihoptryckning. Denna kraft kan inte brukas riktigt i konstruktionssammanhang. Kraften uppnås endast som en ögonblicksbild när det kontinuerliga trycket/rörelsen stoppar. Så snart som en gasfjäder inte längre rör sig försöker gasfjädern att komma tillbaka i startpositionen och därför är den brukbara kraften mindre och kurvan faller till punkt 4.
- Maximal kraft som en fjäder avger. Denna kraft mäts i början av gasfjäderns återgång. Detta visar den korrekta bilden av hur många max.-krafter en gasfjäder ger när den är stationär vid denna punkt.
- Kraft som gasfjädern anges med i tabeller. Enligt normala standarder anges gasfjäderns styrka utifrån en mätning av kraften vid den resterande 5 mm-rörelsen mot utskjutet tillstånd och vid stillestånd.
- Kraftkvot. Kraftkvoten är ett beräkningsvärde som återger kraftökningen/kraftförlusten mellan värden vid punkt 5 och punkt 4. Alltså den faktor för hur många krafter en gasfjäder tappar vid returnering från maximal rörelse punkt 4 till punkt 5 (max. rörelse utskjutet – 5 mm). Kraftkvoten beräknar man genom att dividera kraften vid punkt 4 med värdet vid punkt 5. Faktorn används också vid omvänd situation. Har man kraftkvoten (se värde i våra tabeller) och kraften vid punkt 5 (kraften i våra tabeller) kan man beräkna kraften vid punkt 4 genom att multiplicera kraftkvoten med kraften vid punkt 5.
Kraftkvoten beror på volymen i cylindern kombinerat med kolvstångens tjocklek och mängden olja. Detta varierar från storlek till storlek. Metaller och vätskor kan inte tryckas ihop och det är därför endast gasen som kan tryckas ihop inne i cylindern. - Dämpning. Mellan punkt 4 och punkt 5 ses en böjning i kraftkurvan. Det är vid denna punkt som dämpningen startar, och dämpning finns i den resterande delen av rörelsen. Dämpning uppstår genom att olja ska sippra genom hål i kolven. Genom att ändra kombinationen av hålstorlekar, mängden olja och oljeviskositet kan man ändra dämpningen. Dämpning kan/bör inte avlägsnas helt, då en helt ihoptryckt gasfjäder vid plötslig fri rörelse av kolvstången annars inte dämpas, och därmed kan kolvstången skjutas ur ur cylindern.
Gasfjädrar innehåller kvävgas under högt tryck. Detta är en gas som varken kan brinna eller explodera, och den är heller inte giftig att inandas. Gasfjädern får under inga omständigheter försöka öppnas eller återfyllas - detta är en mycket riskabel process eftersom den står under högt tryck! Gasfjädrar får aldrig försöka brännas, punkteras, klämmas eller bucklas, och svetsning får ej heller ske på cylindern. Kolvstången får ej repas, målas eller böjas.
Gasfjädrar får aldrig användas som en säkerhetsåtgärd. Om skador på en gasfjäder kan förorsaka personskada, måste säkerhetsåtgärder för att undvika detta genomföras. Alternativt kan en säkerhetsgasfjäder användas. Ring för mer information. Om konstruktionen som gasfjädrar håller kan orsaka skada på personer vid en gasfjäders förlust av gas ska det upprättas extra skydd så att personskada inte uppstår.
Gasfjädrar ska förvaras och monteras med kolvstången pekande nedåt och i 45 graders vinkel mot horisontalplanet. Detta är viktigt, eftersom denna montering säkerställer att invändiga packningar smörjs av den olja som finns i gasfjädern.
Om en gasfjäder monteras horisontellt eller med kolvstången uppåtriktad, kommer oljan att rinna bort från packningen, vilket gör att den torkar ut. Detta kommer att på sikt reducera funktionen och i slutändan kan packningen bli otät så att gasfjädern förlorar kraften.
Vid varje montering måste man säkerställa att det inte uppstår någon utböjning eller andra krafter som kommer att påverka gasfjädern i andra ledder än den avsedda rörelsen i gasfjäderns längdriktning.
När en gasfjäder inte har rört sig på ett tag kan det kräva lite extra krafter för att sätta igång den igen. Detta är helt normalt.
Observera också att man normalt inte bara kan trycka ihop en fjäder på mer än 200N med händerna.
I konstruktioner med gasfjädrar rekommenderas att ett fysiskt stopp används, vilket säkerställer att gasfjädern inte överbelastas. Med fysiskt stopp undviker man att kolvstången pressas i botten. Med andra ord ska en bit av kolvstången alltid vara synlig. På så sätt säkerställs gasfjäderns egenskaper och optimala livslängd.
Om locket är fysiskt stort och/eller tungt rekommenderar vi att man använder 2 gasfjädrar i konstruktionen. Man riskerar annars att det uppstår snedvridning i konstruktionen. Detta kan begränsa gasfjäderns funktionalitet och förkorta livslängden kraftigt. I olyckliga situationer kan det förstöra konstruktionen.
Om två gasfjädrar har installerats i konstruktionen på förhand rekommenderar vi att man alltid byter båda gasfjädrarna på samma gång. Det kan vara variation i kraften på en gammal och en ny gasfjäder och denna variation kan resultera i oönskad funktionalitet och kortare livslängd.
Undvik att smörja kolvstången, eftersom utbudet av gasfjädrar är underhållsfritt. Det är möjligt att skydda gasfjädern med gummibälg om gasfjädern ska användas i oren miljö.
Gasfjädrarna fylls på vid 20° C, och startkraften är därför uppmätt vid 20° C.
Kraften kommer att ändra sig med ca. 3-3,5% per 10° C. Ju kallare det är, desto svagare blir gasfjädern.
Våra gasfjädrar fungerar bäst i temperaturer mellan -30° C och +80° C. Användning av fjädrarna i temperaturer nära dessa gränser kommer att producera en förändrad kraft, och maximal användning kan inte rekommenderas.
Gasfjädrar är konstruerade för att utföra maximalt 5 slag i minuten vid 20° C. Om detta överskrids leder det till att gasfjädern värms upp och det kan i sin tur resultera i otäta packboxar.
Gasfjädrar kommer att tappa trycket något med tiden, jämfört med det ursprungliga trycket vid den tidpunkt då de monterades. En tryckförlust på upp till 10 % kan förväntas.
Använd alltid kortast möjliga rörelse och välj största möjliga diameter på cylindern - detta ger en bättre hållbarhet. Långa och tunna gasfjädrar är betydligt svagare än korta och tjocka gasfjädrar.
